YLZK-T3/TP3963南京仁泰鍋爐控制器使用說明書

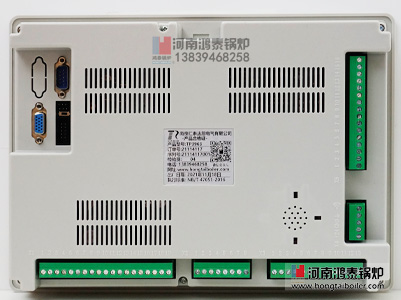

YLZK-T3/TR3769/TQ3769南京仁泰觸摸屏智能鍋爐控制器
電話：13839468258 0394-6772166
河南省鴻泰鍋爐制造有限公司
南京仁泰法恩電氣有限公司
目錄及注意事項
一、概述
二、安裝接線
三、顯示
四、基本操作
五、參數設定
六、運行與控制
七、報警和連鎖保護
八、異常處理及故障排除
附表、附圖
感謝您使用本公司產品，為了正確使用本機并充分發揮效用，請您在使用之前務必仔細閱讀說明書！
開箱檢查：
◇ 觀察產品包裝箱上標示的規格、型號，確認和您定購的相符
◇ 按裝箱單核對產品、附件的規格、數量
◇ 確認本機在運輸過程中沒有損壞
◇ 有任何問題請在3日內與本公司聯絡。如在收到貨物7日內未與本公司書面聯絡，則視同您已認可。超過此限，恕不受理。
安全注意
◇ 本機必須由具有相應資格的專業技術人員按說明書安裝
◇ 安裝使用的配件必須符合國家電氣標準
◇ 確認電源電壓在規定的范圍之內，保證良好的接地
◇ 不能將強電接入弱電信號輸入端
◇ 在雷擊災害高發地區應使用防雷模塊對控制器進行保護
售后服務
◇ 在您遇到問題或設備故障時，請及時與我公司用戶服務部門聯系。請您在反映問題時盡量說明：產品的型號、編號、配件、鍋爐生產廠、購買日期、使用情況、具體故障現象
◇ 在正常安裝、使用的情況下，本機自出廠之日起12個月內發生質量問題實行在廠免費保修。超過保修期后視情況需收取相應費用
◇ 如出現以下問題，應由用戶承擔相關費用：① 使用不當造成的人為損壞 ② 自然災害及污染等造成的損壞 ③ 電源電壓異常、電路連接不當?shù)仍斐傻膿p壞
使用條件
◇ 環境溫度：0 ～ 45 ℃
◇ 大氣壓力：86 ～ 106 Kpa
◇ 相對濕度：< 90 %（無結露）
◇ 額定電源電壓：220V AC，頻率：50Hz
◇ 電源電壓范圍：額定值的90% ～ 110%
◇ 強電線路和連接傳感器等的弱電線路必須分別穿管走線，否則控制器可能無法正常工作
◇ 溫度傳感器原配接線需延長時，應使用屏蔽線
YLZK-TP3963型鍋爐控制器使用說明書
(燃燒器控制方式：壓力控制器/壓力變送器)
一、概述
T3系列控制器是我公司推出的新一代鍋爐控制器。T3控制器以ARM公司cortex-M3系列微處理器為核心，以彩色觸摸屏作為人機界面，具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性高、性價比高的鍋爐控制器。
二、狀態條除開機畫面外，其它所有畫面的下方，都有一狀態條，形式如圖 1 所示。
圖 1 狀態條
2.1 狀態：
“狀態”是當前控制器所處的工作狀態，分別為“待命”、“報警”以及“運行”。
開機后若無故障，系統處于待命狀態，狀態框顯示為“待命”。出現故障時系統進入報警狀態，狀態框顯示為“報警”。按“
”鍵，系統進入運行狀態
，狀態框顯示“運行”。
”鍵，系統進入運行狀態，狀態框顯示“運行”。
2.2 系統信息
顯示報警信息。
2.3 時間
顯示目前的系統時間。格式為： " XX 時： XX 分： XX 秒"。
三、基本操作
3.1 主畫面操作
接通控制器電源，液晶觸摸屏上顯示開機畫面。如圖 2 所示。
圖 2 開機畫面
按下觸摸屏中間的“仁泰自控”按鍵，控制器“嘀”響一聲，觸摸屏進入主畫面，如圖 3 所示。
圖 3 主畫面
主畫面右上方 ON/OFF 按鍵，在系統處于“待命”狀態時,顯示“”；在系統即進入“運行”狀態時，顯示“”；在系統即進入“報警”狀態時，顯示“
”。燃燒器根據比較當前鍋爐壓力和設置的壓力來判斷是否工作。當出現報警并停爐時，若報警一直存在，“”變?yōu)?ldquo;”鍵；若報警消除，按“”鍵，“”鍵變?yōu)?ldquo;”鍵。
”；在系統即進入“運行”狀態時，顯示“”；在系統即進入“報警”狀態時，顯示“”。燃燒器根據比較當前鍋爐壓力和設置的壓力來判斷是否工作。當出現報警并停爐時，若報警一直存在，“”變?yōu)?ldquo;”鍵；若報警消除，按“”鍵，“”鍵變?yōu)?ldquo;”鍵。
液晶觸摸屏上同時顯示燃燒器、給水泵的工作狀態，給水泵的主備狀態、手自動狀態，冷凝循環泵的工作狀態、手自動狀態，當前鍋爐水位。
藍色狀態框：鍋爐水位、排煙溫度、蒸汽壓力、給水泵輸出百分比、節能器煙溫，冷凝器煙溫，給水溫度。(當前鍋爐狀況)
綠色狀態框：排煙超溫、輸出上限、輸出下限。(參數設置) 按綠色狀態框，畫面跳入?yún)?shù)設置畫面；
待命狀態下，當“水位計沖洗”按鍵按下去后，在“沖洗延時”分鐘之內，控制器不報水電極計方面的報警。
按給水泵、冷凝循環泵及燃燒器均可進入其手動操作畫面。
給水泵有主泵和備泵。處于當前可操作狀態的給水泵顯示藍色，否則為灰色。
給水泵、冷凝循環泵處于手動狀態時該泵旁顯示“手動”；處于自動狀態時顯示“自動”。
點擊
，則回到主畫面。
點擊
，則回到主畫面。
注：水電極在主畫面顯示電極狀態。
注：鍋爐水位處于中水位及以上時方可進行水位沖洗，運行狀態下也可進行水位沖洗
3.2 給水泵的控制和手動操作
3.2.1 給水泵的自動控制
當水位測量選擇為“4 支電極”時：
鍋筒水位低于低水位電極時，控制器啟動給水泵；鍋筒水位達到高水位電極時，控制器關閉給水泵； 鍋筒水位再次低于低水位電極時，控制器重新啟動給水泵。
當水位測量選擇為“6 支電極”時：
鍋筒水位達到高水位電極時，控制器延時 10 秒后關閉給水泵；鍋筒水位低于中水位電極時，控制器
延時 10 秒后啟動給水泵。
當水位測量選擇為“4-20mA”時：
當鍋筒水位低于“低水位”設置值時，啟動給水泵；
當鍋筒水位達到“高水位”設置值時，停止給水泵。
給水泵在自動運行時間段，控制器根據 PID 設置，進行運算，變頻輸出。
3.2.2 給水泵的手動操作
水位測量選擇為“ 4 支電極”時或者水位測量選擇為“ 6 支電極”時：
在主畫面上，按給水泵進入“給水泵”畫面。如圖 4 所示。
圖 4 給水泵的設置和手動操作
按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。
按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。
按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。
按“退出”按鍵，退回到主畫面。
點擊當前正在使用的給水泵，控制器啟動給水泵，再次點擊已啟動的給水泵，控制器關閉給水泵，同時被置為手動狀態。
點擊當前未使用的給水泵，給水泵被切換到使用狀態，再次點擊切換到使用狀態的給水泵，控制器啟動給水泵，同時被置為手動狀態。
水位測量選擇為“4-20mA”時：
在主畫面上，按給水泵進入“給水泵”畫面。如圖 5 所示。
圖 5 給水泵的設置和手動操作
按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。
按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。
按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。
按“+”按鍵，給水泵啟動并在手動狀態下，增加變頻輸出。
按“-”按鍵，給水泵啟動并在手動狀態下，減小變頻輸出。
按“退出”按鍵，退回到主畫面。
點擊當前正在使用的給水泵，控制器啟動給水泵，再次點擊已啟動的給水泵，控制器關閉給水泵，同時被置為手動狀態。
點擊當前未使用的給水泵，給水泵被切換到使用狀態，再次點擊切換到使用狀態的給水泵，控制器啟動給水泵，同時被置為手動狀態。
3.3 冷凝循環泵的控制和手動操作
3.3.1 冷凝循環泵的自動控制
燃燒器啟動時，冷凝循環泵啟動；
燃燒器關閉時，冷凝循環泵延時 3 分鐘關閉。
3.3.2 冷凝循環泵的手動操作
在主畫面上，按冷凝循環泵進入“冷凝循環泵”畫面。如圖 6 所示。
圖 6 冷凝循環泵的設置和手動操作
按“手動/自動”按鍵，冷凝循環泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。
按“啟動”按鍵，控制器啟動冷凝循環泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉冷凝循環泵，同時被置為手動狀態。
按“退出”按鍵，退回到主畫面。
3.4 燃燒器的手動操作
當燃燒器工作方式選擇為“兩段火”時：
控制器處于待命狀態時，在主畫面上按燃燒器，進入“燃燒器操作”畫面。如圖 7 所示。
圖 7 燃燒器操作
按“大火”按鍵，燃燒器工作在大火狀態；
按“小火”按鍵，燃燒器工作在小火狀態；
按“關閉”按鍵，燃燒器關閉；
按“退出”按鍵，退回到主畫面。
當燃燒器工作方式選擇為“內置比調”時：
控制器處于待命狀態時，在主畫面上按燃燒器，進入“燃燒器操作”畫面。如圖 8 所示。
圖 8 燃燒器操作
按“啟動”按鍵，燃燒器啟動；
按“增大”按鍵，燃燒器增大繼電器，閉合約 1 秒，然后斷開；
按“減小”按鍵，燃燒器減小繼電器，閉合約 1 秒，然后斷開；
按“關閉”按鍵，燃燒器關閉；
按“退出”按鍵，退回到主畫面。
四、設置操作
4.1 參數設置選擇
在主畫面右方按“參數設置”鍵，進入?yún)?shù)設置選擇畫面，如圖 9 所示。
圖 9 設置選擇
按“公共參數”鍵，進入?yún)?shù)設置畫面；
按“時間設置”鍵，進入日期時間查詢和設置畫面；
按“密碼設置”鍵，進入密碼設置畫面；
按“通訊參數”鍵，進入通訊參數設置畫面；
按“產品編號”鍵，進入產品編號設置畫面；
按“產品編號”鍵，進入產品編號設置畫面；
4.1.1 公共參數設置
在參數設置選擇畫面中，按“公共參數”鍵，進入?yún)?shù)設置畫面。如圖 10 所示。
圖 10 報警溫度設置畫面
排煙超溫：100-400 ℃。
輸出上限：0-100%。
輸出下限：0-100%。
沖洗延時：0-120S。
按“退出”鍵，回到參數設置選擇畫面。
4.1.2 時間設置
在參數設置選擇畫面中，按“時間設置”鍵，進入時間設置畫面。如圖 11 所示。
圖 11 時間設置
在時間窗口中顯示當前系統時間。分別為：年、月、日、時、分、秒和星期。
設置時間時，必須一次設置“年、月、日、時、分、秒”6 個時間參數。
“星期”不能設置，星期隨著年、月、日的變化而自動變化。
按“退出”鍵，回到設置選擇畫面。
4.1.3 密碼設置
在參數設置選擇畫面中，按“密碼設置”鍵，進入密碼設置畫面。如圖 12 所示。
圖 12 密碼設置
密碼設置：輸入四位數字
密碼選擇：有、無。
有：輸入的四位數字有效，在進入?yún)?shù)設置選擇畫面時，輸入密碼即可進入。
無：輸入的四位數字無效，在進入?yún)?shù)設置選擇畫面時，不需要密碼即可進入。
4.1.4 工作方式設置
在參數設置選擇畫面中，按左上角，具有一個隱形按鍵，輸入密碼進入二級設置畫面，如不知道密碼請聯系公司技術部門:13839468258查詢，如圖 13 所示。
圖 13 二級設置畫面
按“模式選擇”鍵，進入模式選擇畫面；
按“燃燒器比調”鍵，進入燃燒器比調畫面；
按“水位設置”鍵，進入水位設置畫面；
注：當燃燒器工作方式選擇“兩段火力”時，燃燒器比調按鍵不顯示；當水位測量選擇的不是“4-20mA”
時，水位設置按鍵不顯示。
4.1.5 模式選擇
在二級參數設置選擇畫面中，按“模式選擇”鍵，進入工作方式選擇畫面。如圖 14 所示
圖 14 工作方式選擇畫面
水位測量：4 電極 / 6 電極 / 4-20mA；
燃燒器控制方式：壓力變送器 / 壓力控制器；
燃燒器工作方式：內置比調 / 兩段火力；
按“退出”鍵，回到二級設置畫面。
注：燃燒器控制方式為“壓力控制器”，燃燒器工作方式必須為“兩段火力”。
注：燃燒器控制方式為“壓力控制器”，燃燒器工作方式必須為“兩段火力”。
4.1.6 燃燒器比調
在二級參數設置選擇畫面中，按“燃燒器比調”鍵，進入燃燒器比調設置畫面。如圖 15 所示
圖 15 燃燒器比調畫面
周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。
行程：10~300 。
建議客戶初始設置為：
周期=10；P=350；I=150；D=0。
按“退出”鍵，回到二級參數設置畫面。
注：當燃燒器選擇“兩段火力”時，燃燒器比調按鍵不顯示，并且無法 PID 設置。
4.1.7 水位設置
在二級參數設置選擇畫面中，按“水位設置”鍵，進入水位設置畫面。如圖 16 所示
圖 16 水位設置畫面
高報警水位：-300-300mm。
高水位：-300-300mm。
高水位：-300-300mm。
低水位：-300-300mm。
缺水報警：-300-300mm。
目標水位：-300-300mm。
輸出上限：0-100%。
缺水報警：-300-300mm。
目標水位：-300-300mm。
輸出上限：0-100%。
輸出下限：0-100%。
按“下一頁”鍵，進入給水泵 PID 設置畫面；按“退出”鍵，回到二級參數設置畫面。
圖 17 給水泵 PID 設置畫面
周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。
按“上一頁”鍵，進入水位設置畫面；按“退出”鍵，回到二級參數設置畫面。
注：高報警水位 > 高水位 > 低水位 > 目標水位 > 缺水報警.
4.1.8 通訊參數設置
在參數設置選擇畫面中，按“通訊參數”鍵，進入通訊參數畫面。如圖 18 所示。
圖 18 通訊參數設置
站號：0-255。
奇偶校驗：0-2。0：無校驗；1：奇校驗；2：偶校驗。
波特率：9600、19200。
按“退出”鍵，回到設置選擇畫面。
4.1.9 產品編號設置
在參數設置選擇畫面中，按“產品編號”鍵，進入產品編號畫面。如圖 17 所示。
按“退出”鍵，回到設置選擇畫面。
4.2 故障記錄
畫面的右方，按“故障記錄”鍵，進入“故障記錄”畫面，如圖 19 所示。
圖 19 故障記錄
按“退出”鍵，回到主畫面。
4.3 累計時間
在設置選擇畫面中，按“累計時間”鍵，進入累計時間畫面。如圖 20 所示。
圖 20 累計時間畫面
按“退出”鍵，回到設置選擇畫面。
4.4 實時曲線
按“實時曲線”鍵，進入實時曲線畫面。如圖 21 所示。
圖 21 實時曲線
當前畫面顯示壓力曲線。橫坐標為時間（單位：小時），縱坐標為帕（單位：XX）。
按“壓力”鍵，顯示蒸汽壓力曲線。
按“排煙”鍵，顯示排煙溫度曲線。
按“水位”鍵，顯示水位曲線。
按“節能器煙溫”鍵，顯示節能器煙溫曲線。
按“冷凝器煙溫”鍵，顯示冷凝器煙溫曲線。
按“給水溫度”鍵，顯示給水溫度曲線。
按“退出”鍵，回到主畫面。
五、水位檢測及控制
水位測量選擇為“4 支電極”時：
控制器通過檢測水電極信號判斷鍋筒水位的狀態，并根據此狀態控制給水泵的啟停，如下表所示：
| 序 號 | 水位 | 水位電極狀態 | 控制輸出 | 控制輸出 | ||
| 高報警 | 高水位 | 低水位 | 極限低 | |||
| 1 | 高水位報警 | 1 | 1 | 1 | 1 | 關閉給水泵、報警提示 |
| 2 | 高水位 | 0 | 1 | 1 | 1 | 給水泵保持原工作狀態 |
| 3 | 中水位 | 0 | 0 | 1 | 1 | 給水泵保持原工作狀態 |
| 4 | 低水位 | 0 | 0 | 0 | 1 | 啟動給水泵 |
| 5 | 極限低水位報警 | 0 | 0 | 0 | 0 | 關閉給水泵 、報警、停爐 |
注：上表中水電極狀態欄中的“1”表示水位達到或超過該電極；“0” 表示水位未達到該電極。
水位測量選擇為“6 支電極”時：
控制器通過檢測水電極信號判斷鍋筒水位的狀態，并按照一定的算法控制給水泵的啟停。
當水位測量選擇為“4-20mA”時：
當鍋筒水位低于“低水位”設置值時，啟動給水泵；
當鍋筒水位達到“高水位”設置值時，停止給水泵。
給水泵在自動運行時間段，控制器根據 PID 設置，進行運算，變頻輸出。
六、運行
控制器不報警時，按“”鍵，控制器進入運行狀態。按“”鍵，控制器退出運行狀態。
”鍵，控制器進入運行狀態。按“”鍵，控制器退出運行狀態。
6.1 燃燒器控制
1. 當燃燒器工作方式選擇為“兩段火”時：
停爐壓力>轉火壓力>使用壓力
當蒸汽壓力低于使用壓力時，燃燒器工作在大火狀態；
當蒸汽壓力達到轉火壓力時，燃燒器工作在小火狀態；
當蒸汽壓力達到停爐壓力時，燃燒器關閉。
進入運行狀態時，控制器按壓力控制器的信號控制燃燒器啟停和工作狀態。其控制邏輯如下：
進入運行狀態時，控制器按壓力控制器的信號控制燃燒器啟停和工作狀態。其控制邏輯如下：
| 壓力狀態 | 超壓報警 | 啟停控制 | 負荷調節 | 控制輸出 |
| 超壓 | 斷 | 任意 | 任意 | 停爐、報警 |
| 高壓 | 通 | 斷 | 任意 | 停爐 |
| 中壓 | 通 | 通 | 斷 | 小火 |
| 低壓 | 通 | 通 | 通 | 大火 |
注：“超壓報警”、“啟?？刂?rdquo;、“負荷調節”為壓力控制器輸入信號
2. 當燃燒器工作方式選擇為“內置比調”時：
2. 當燃燒器工作方式選擇為“內置比調”時：
當蒸汽壓力低于目標壓力時，啟動燃燒器，然后根據 PID 調節參數設置，自動控制燃燒器比調，促
使蒸汽壓力穩定在目標壓力范圍內；蒸汽壓力達到停爐壓力時，燃燒器關閉。
6.2 冷凝循環泵控制
燃燒器啟動時，冷凝循環泵啟動；
燃燒器關閉時，冷凝循環泵延時 3 分鐘關閉。
七、報警
控制器檢測到故障時，自動關閉燃燒器等設備。彈出報警畫面，系統播放語音報警，報警輸出繼電器觸點閉合。一般報警的畫面如圖 22 所示。
圖 22 故障報警畫面
畫面中間顯示故障名稱（可顯示同時出現的多個故障），畫面右側有“消音”和“復位”兩個按鈕。
按“消音”鍵可關閉報警輸出繼電器；按“復位”鍵回到主畫面。如故障現象沒有消除，系統 1 分鐘后重新進入報警畫面。故障排除后，按“復位”鍵，退出故障報警畫面，返回待命狀態。
發生“高水位報警”或“低水位報警”時，系統不改變運行狀態，只報警提示。在主畫面上方按一下，可關閉語音和報警輸出繼電器。
控制器檢測到報警時，除彈出顯示報警畫面外，報警發生的時間和名稱都被記錄下來，可通過查閱報警記錄，檢查最近發生的 70 條報警記錄。
報警表
| 故障名稱 | 原因 | 處理 |
| 壓力變送器斷路 | 壓力變送器輸入回路斷開 | 停爐、報警 |
| 壓力變送器短路 | 壓力變送器輸入回路電流大于或等于 20mA | 停爐、報警 |
| 超壓報警（變送器） | 蒸汽壓力達到“超壓報警”設置值 | 停爐、報警 |
| 水位傳感器斷路 | 水位傳感器輸入回路斷開 | 停爐、報警 |
| 水位傳感器短路 | 水位傳感器輸入回路電流大于或等于 20mA | 停爐、報警 |
| 極限低水位報警(電流) | 水位小于或者等于“缺水報警”設置值 | 停爐、報警 |
| 高水位報警(電流) | 水位達到“高報警水位”設置值 | 不停爐、報警 |
| 排煙溫度高報警 | 排煙溫度達到“排煙超溫”設置值 | 停爐、報警 |
| 極限低水位報警 | 水位低于缺水電極 | 停爐、報警 |
| 水位電極邏輯錯 | 較高位置電極檢測到有水，較低位置電極反而沒有檢測到有水 | 停爐、報警 |
| 低水位報警 | 水位低于低水位報警電極 | 不停爐、報警 |
| 高水位報警 | 水位達到高水位報警電極 | 不停爐、報警 |
| 變頻器故障 | 變頻器故障信號閉合 | 停爐、報警 |
| 超壓報警（控制器） | 超壓報警信號斷開 | 停爐、報警 |
| 燃氣壓力高報警 | 燃氣壓力高報警輸入端有 220V 交流電壓 | 停爐、報警 |
| 燃氣壓力低報警 | 燃氣壓力低報警輸入端有 220V 交流電壓 | 停爐、報警 |
| 燃氣泄漏報警 | 燃氣泄漏報警輸入端有 220V 交流電壓 | 停爐、報警 |
| 燃燒器故障 | 燃燒器故障輸入端有 220V 交流電壓 | 停爐、報警 |
注：排煙溫度傳感器不接不顯示，斷路、短路不報警；節能器煙溫傳感器不接不顯示，斷路、短路不報警；
冷凝器煙溫傳感器不接不顯示，斷路、短路不報警；給水溫度傳感器不接不顯示，斷路、短路不報警。
8.1 輸入
8.1.1 壓力變送器
測量鍋爐蒸汽壓力采用壓力變送器，其為電流信號：4~20mA。測量范圍：量程可設。
8.1.2 水位傳感器
測量鍋爐水位采用水位傳感器，其為電流信號：4~20mA。測量范圍：0-100%。
8.1.3 溫度傳感器
溫度傳感器使用熱電阻。電阻分度號：Pt100，R（0）=100.00Ω。測溫范圍：0～400℃。傳感器在溫度每變化 1℃時其電阻變化僅 0.39Ω左右，故應特別注意接線質量，盡量減小導線接頭處的接觸電阻，以免影響測溫精度。溫度傳感器均采用三線制接法以消除線路電阻的影響，三根導線規格、長度應完全相同，B、C 兩端在溫度傳感器一側短接。
8.1.4 水位電極（水位電接點）
當水電極兩端的電阻低于 50K 時，控制器即認為水面已高于電極，當水電極兩端電阻升至 200K 以上時，控制器即認為水面已低于電極。請注意電極兩端的絕緣。
8.1.5 燃燒器故障
可將燃燒器故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.1.6 燃氣泄漏
可將燃氣泄漏故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.1.7 燃氣壓力低
可將燃氣壓力低故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.1.8 燃氣壓力高
可將燃氣壓力高故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.2 輸出
控制繼電器觸點容量為 10A/220VAC，使用時負載應小于 0.5KVA。
8.2.1 燃燒器控制
控制器提供一組獨立的小火或啟?？刂朴|點， 一組獨立的大火或大小火轉換控制觸點。可配接各種進口、國產燃燒器。小火控制繼電器既可接燃燒器的小火控制端，也可直接控制燃燒器的電源。
8.2.2 泵（閥）控制
控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵（閥）時，可直接將控制器的（閥）控制輸出串入水泵（閥）的供電回路。如泵（閥）功率較大或為三相水泵則應配接適當功率的接觸器。
T3串行通訊接口技術要求
一、一般信息
1、 主從方式：從機。
2、 接口類型：RS-485。
3、 數據格式：1 位啟始位，8 位數據位，1 位停止位。
4、 奇偶校驗：無校驗（0）、奇校驗（1）、偶校驗（2）。
5、 波特率：9600、19200。
6、 站號：0-255。
7、 使用協議：MODBUS_RTU。
二、通訊地址
1、讀數據(03 命令)
（1）控制器狀態
10h（40017）
（10h）=0：待命；
（10h）=1：報警；
（10h）=2：運行；
（2）開關量輸入
11h（40018）
11h.0：缺水電極
11h.1：低水位報警電極(非 6 電極模式下作缺水電極 2 使用)
11h.2：低水位電極
11h.3：中水位電極(6 電極特有)
11h.4：高水位電極
11h.5：高水位報警電極
11h.6：變頻器故障
11h.7：負荷調節
11h.8：啟停控制
11h.9：超壓報警
11h.10：燃燒器故障
11h.11：燃氣泄漏報警
11h.12：燃氣壓力低報警
11h.13：燃氣壓力高報警
注：開關量輸入信號某位為 0 表示輸入信號斷開，某位為 1 表示輸入信號閉合
（3）開關量輸出
13h（40020）
13h.0：燃燒器啟停控制
13h.1：燃燒器負荷調節
13h.3：給水泵（主）控制
13h.4：給水泵（備）控制
13h.5：冷凝循環泵控制
13h.8：報警輸出
注：開關量輸出信號某位為 0 表示輸出信號斷開，某位為 1 表示輸出信號閉合
（4）模擬量輸入
15h（40022） 冷凝器煙溫
16h（40023） 給水溫度
18h（40025） 水位信號
19h（40026） 排煙溫度
1ah（40027） 節能器煙溫
（5）報警
25h（40038）
25h.3：水位傳感器斷路
25h.4：水位傳感器短路
25h.5：極限低水位報警(電流)
25h.6：高水位報警(電流)
25h.7：排煙溫度高報警
25h.8：極限低水位報警
25h.9：水位電極邏輯錯
25h.10：低水位報警
25h.11：高水位報警
25h.12：變頻器故障
25h.13：超壓報警（控制器）
25h.14：燃氣壓力低報警
25h.15：燃氣壓力高報警
26h.0：燃氣泄漏報警
26h.1：燃燒器故障
注：報警信號某位為 0 表示無報警，某位為 1 表示有報警
（6）設備的狀態
27h（40040）
27h.0=0 給水泵主泵
27h.0=1 給水泵備泵
27h.1=0 給水泵自動
27h.1=1 給水泵手動
27h.3=0 冷凝循環泵自動
27h.3=1 冷凝循環泵手動
（7）累計燃燒時間
29h:燃燒器累計時間
(8) 產品編碼
30h~39h(40049~40058): 產品編碼
2、寫數據（06 命令）
（1）a0h（40161）
（a0h）=1 控制器進入運行狀態
（a0h）=2 控制器退出運行狀態
（a0h）=3 復位
（a0h）=4 消音
（a0h）=5 大火（手動啟動燃燒器大火）
（a0h）=7 小火（手動啟動燃燒器小火）
（a0h）=8 停止（手動關閉燃燒器）
（a0h）=100 給水泵啟動
（a0h）=101 給水泵停止
（a0h）=102 給水泵自動
（a0h）=103 給水泵手動
（a0h）=104 給水泵主泵
（a0h）=105 給水泵備泵
（a0h）=106 冷凝循環泵啟動
（a0h）=107 冷凝循環泵停止
（a0h）=108 冷凝循環泵自動
（a0h）=109 冷凝循環泵手動
3、寫產品編號（16 命令）
（1）產品編號：起始地址 80h（40129） 連續寫 10 個數據
注：每個數據范圍：0~9
附件、附圖：用戶接線圖及外形尺寸、開孔尺寸
