IPK2網絡型鍋爐自控終端用戶手冊
電話：0394-6772166 13839468258
河南省鴻泰鍋爐制造有限公司
南京中嘉自控系統有限公司
一、 概述
ZJGK-IPK2網絡型自控終端是專門針對鍋爐的性能特點，結合在多種嚴苛環境下長期運行的應用實踐，開發的一款高性能鍋爐自動監控系統。軟件、硬件配備多重安全保護機制；人機界面符合主流風格，操作直觀、便捷；內置多種節能、環保的優化控制算法。
本說明書包含了ZJGK-IPK2系列控制器所有支持的控制類型的描述，對于具體型號的控制器，請直接閱讀“七、運行與控制”部分。
二、 顯示與操作

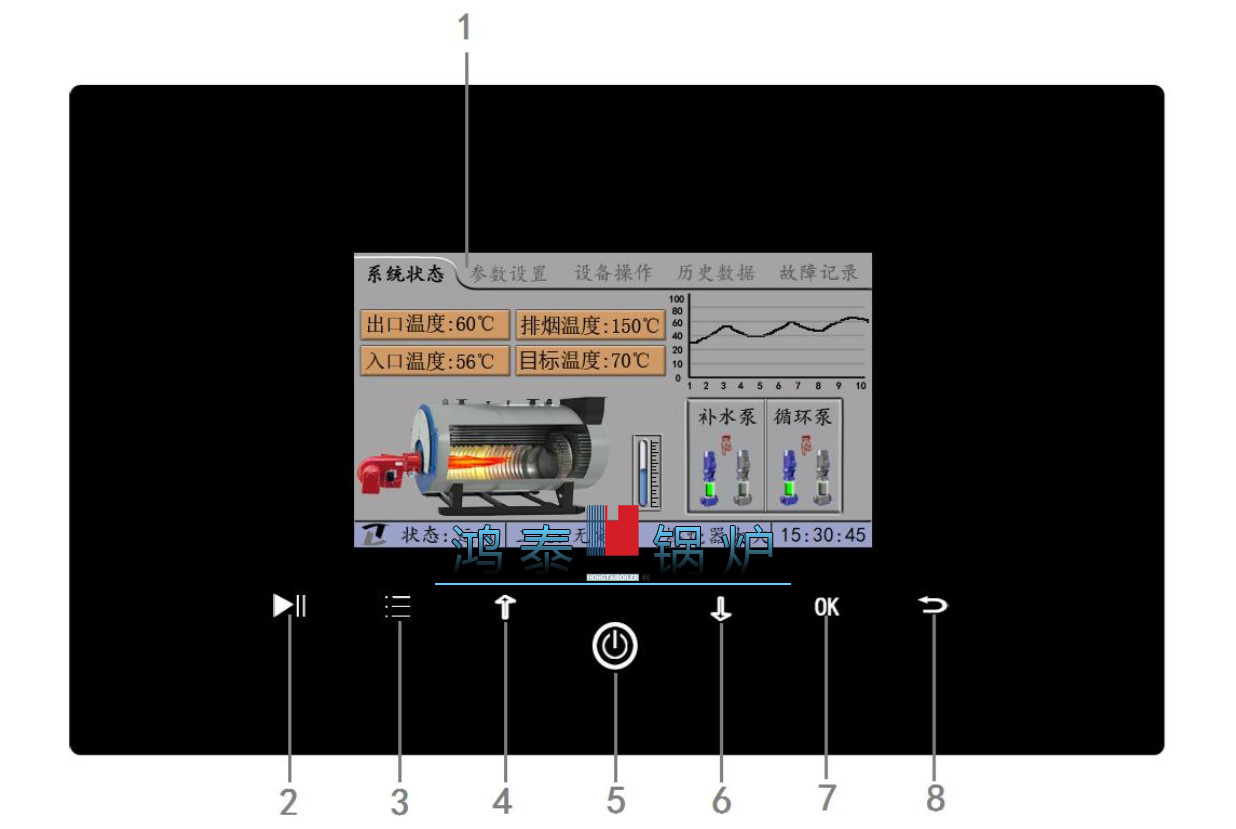

2.1面板介紹
| 序號 | 名稱 | 功能 |
| 1 | 信息顯示屏 | 真彩顯示界面，具有系統狀態顯示、參數設置以及歷史數據和故障記錄查閱等功能 |
| 2 |
 |
啟動/停止操作、右移方向 |
| 3 |
 |
系統狀態、參數設置、設備操作、歷史數據、故障記錄等菜單移位選擇 |
| 4 |
 |
增加數值 |
| 5 |
 |
開機、關機 |
| 6 |
 |
減小數值 |
| 7 |
 |
選中、確定，移動 |
| 8 |
 |
返回上一級 |
2.2開機畫面
接通電源，蜂鳴器發出“滴”的提示音。
按“”鍵，蜂鳴器響一聲，控制器開機，液晶屏顯示開機畫面。如下圖：
”鍵，蜂鳴器響一聲，控制器開機，液晶屏顯示開機畫面。如下圖：
2.3 系統狀態界面
開機畫面顯示5秒后，控制器自動跳入主菜單“系統狀態”界面顯示，控制器處于待機狀態。
在待命狀態下，按“”鍵，進入運行狀態，控制器根據開始控制燃燒器或加熱組的啟停和水泵等設備啟停。
”鍵，進入運行狀態，控制器根據開始控制燃燒器或加熱組的啟停和水泵等設備啟停。
下圖為控制器運行狀態下，系統狀態的顯示，1為熱水爐，2是蒸汽爐，3為電加熱，具體爐型的系統狀態界面的顯示內容會有差別，以實物為準。
1.熱水爐 2.蒸汽爐 3.電熱爐
在屏幕左下方顯示控制器目前所處的狀態。當控制器處于待命狀態時該位置顯示“待命”；當控制器處于運行狀態時該位置顯示“運行”；當控制器處于報警狀態（聯鎖停爐保護）時該位置顯示“報警”。
在屏幕正下方顯示控制器的工況。工況包括定時信息和燃燒器狀態。非報警狀態下，無定時顯示“無定時”，有定時顯示“啟動時段”或“停止時段”；報警狀態下顯示具體的報警信息。
屏幕上同時顯示燃燒器（加熱組）、補水泵（給水泵）、循環泵（冷凝泵）的工作狀態，水泵的主備狀態和手自動狀態。在鍋爐的上方顯示當前鍋爐的出口溫度、入口溫度或蒸汽的壓力狀況（壓力變送器顯示壓力值）以及排煙溫度等。在鍋爐的右側是鍋筒水位的模擬水位計，顯示鍋筒水位的狀態。
控制器具有8小時的主運行參數記錄和曲線展現功能。
在運行狀態下，按“”鍵，退出運行狀態，控制器關閉燃燒器或加熱組及水泵。
”鍵，退出運行狀態，控制器關閉燃燒器或加熱組及水泵。
控制器正常開機后，通過按“”鍵，可以在“系統狀態”、“參數設置”、“設備操作”、“歷史數據”、“故障記錄”五個主菜單之間進行切換。
”鍵，可以在“系統狀態”、“參數設置”、“設備操作”、“歷史數據”、“故障記錄”五個主菜單之間進行切換。
主菜單在“參數設置”、“設備操作”、“歷史數據”、“故障記錄”時，按“”鍵，返回到系統狀態界面。如果60秒內沒有人為操作，則自動返回至“系統狀態”界面。
”鍵，返回到系統狀態界面。如果60秒內沒有人為操作，則自動返回至“系統狀態”界面。
在開機狀態下，長按“”鍵3秒，液晶屏關閉顯示，控制器關機。
”鍵3秒，液晶屏關閉顯示，控制器關機。
2.4 參數設置界面
按“”鍵，主菜單選中“參數設置”界面后，界面上顯示“基本設置”、“定時設置”、“防凍設置”、“通訊設置”、“模入設置”、“系統配置”六類需要設置的參數，光標默認選中第一個選項“基本設置”。如下圖：
”鍵，主菜單選中“參數設置”界面后，界面上顯示“基本設置”、“定時設置”、“防凍設置”、“通訊設置”、“模入設置”、“系統配置”六類需要設置的參數，光標默認選中第一個選項“基本設置”。如下圖：
在參數設置界面里，按“”鍵和“”鍵選擇相應類型的設置。
”鍵和“”鍵選擇相應類型的設置。
按“”鍵進入光標選中的參數設置類型。
”鍵進入光標選中的參數設置類型。
按“”鍵主菜單直接返回到“系統狀態”界面。
”鍵主菜單直接返回到“系統狀態”界面。
2.4.1 基本設置界面
光標選中“基本設置”后，按“”鍵進入基本設置畫面。進入“基本設置”界面后，光標默認選中第一個參數。如下圖：
”鍵進入基本設置畫面。進入“基本設置”界面后，光標默認選中第一個參數。如下圖：
光標選中參數后，按“”增大數值，按“”減小數值。
”增大數值，按“”減小數值。
按“”鍵光標向下移動，可以選擇其他的參數。
”鍵光標向下移動，可以選擇其他的參數。
按“”鍵返回到主菜單“參數設置”界面。
”鍵返回到主菜單“參數設置”界面。
注：上圖只是示范性界面，圖中顯示的參數名稱只代表最基本的常壓熱水爐的參數，更詳細的參數依據不同的要求有所不同。
2.4.2 定時設置界面
光標選中“定時設置”后，按“”鍵進入定時設置畫面。如下圖：
”鍵進入定時設置畫面。如下圖：
進入“定時設置”界面后，光標默認選中“時段一”下面的選擇圖標，按“”鍵和“”鍵改變圖標的顯示。當圖標顯示為“
”時，代表此時段為無定時，此時按“”鍵，自動選中“時段二”；當圖標顯示為“
”時，代表此時段為有定時。此時按“”鍵，光標向下移動，依次選中“啟動”、“停止”進行設置，再按“”鍵，自動選中“時段二”。以此類推可以設置剩下的時段。
”鍵和“”鍵改變圖標的顯示。當圖標顯示為“”時，代表此時段為無定時，此時按“”鍵，自動選中“時段二”；當圖標顯示為“”時，代表此時段為有定時。此時按“”鍵，光標向下移動，依次選中“啟動”、“停止”進行設置，再按“”鍵，自動選中“時段二”。以此類推可以設置剩下的時段。
定時時段設定結束后，按“”鍵，光標移動到“當前時間設置”欄，當前時間設置包括年、月、日、時、分的設定。時分使用24小時制。本機時鐘配有后備電源，外接交流電源切斷后，可保持走時。
”鍵，光標移動到“當前時間設置”欄，當前時間設置包括年、月、日、時、分的設定。時分使用24小時制。本機時鐘配有后備電源，外接交流電源切斷后，可保持走時。
光標選中參數后，按“”鍵增大數值，按“”鍵減小數值。
”鍵增大數值，按“”鍵減小數值。
按“”鍵返回到主菜單“參數設置”界面。
”鍵返回到主菜單“參數設置”界面。
注：本控制器最多可設置六個定時時段，用戶可以根據自己的需求自行設置，不使用的定時時段請?jiān)O(shè)置為無定時。
2.4.3 防凍設置界面
光標選中“防凍設置”后，按“”鍵進入防凍設置畫面。如下圖：
”鍵進入防凍設置畫面。如下圖：
進入“防凍設置”界面后，光標默認選中“開/關”右邊的選擇圖標，當圖標顯示為“”時，代表防凍關；當圖標顯示為“”時，代表防凍開。按“”鍵光標向下移動，可以選擇其他的參數。
”時，代表防凍關；當圖標顯示為“”時，代表防凍開。按“”鍵光標向下移動，可以選擇其他的參數。
光標選中參數后，按“”鍵選擇防凍開和增大參數值，按“”鍵選擇防凍關和減小參數值。
”鍵選擇防凍開和增大參數值，按“”鍵選擇防凍關和減小參數值。
按“”鍵返回到主菜單“參數設置”界面。
”鍵返回到主菜單“參數設置”界面。
注：防凍參數默認為“停爐溫度”、“啟爐溫度”。設定范圍，停爐溫度：10℃～50℃；啟爐溫度：0℃～48℃。當設定為防凍開時，控制器開機后即執行防凍控制功能。先啟動循環泵（循環泵與燃燒器聯鎖），當出口溫度低于“啟爐溫度”設定值時，啟動燃燒器（小火運行）或加熱組；當出口溫度高于“停爐溫度”設定值時，燃燒器或加熱組關閉，循環泵繼續運行。
2.4.4 通訊設置界面
光標選中“通訊設置”后，按“”鍵進入通訊設置畫面。如下圖：
”鍵進入通訊設置畫面。如下圖：
進入“通訊設置”界面后，光標默認選中通訊參數“站號”。
光標選中參數后，按“ ”鍵增大數值，按“ ”鍵減小數值。
按“ ”鍵返回到“參數設置”界面。
注：本控制僅支持站號的設置，站號：1～255。波特率默認9600，無奇偶校驗。
2.4.5 模入設置界面（受密碼保護）
光標選中“模入設置”后，按“ ”鍵進入模入設置畫面。如下圖：
進入設置界面后，光標選中參數，按“”鍵增大數值，按“”鍵減小數值。
”鍵增大數值，按“”鍵減小數值。
按“”鍵返回到“參數設置”界面。
”鍵返回到“參數設置”界面。
注：此界面參數由系統調試人員設置，最終用戶不得隨意修改此類的參數。
2.4.6 系統配置界面（受密碼保護）
光標選中“系統配置”后，按“”鍵進入系統配置畫面。如下圖：
”鍵進入系統配置畫面。如下圖：
進入“系統配置”界面后，光標選中參數后，按“”鍵增大數值，按“”鍵減小數值。
”鍵增大數值，按“”鍵減小數值。
按“”鍵返回到“參數設置”界面。
”鍵返回到“參數設置”界面。
注：此界面參數由系統調試人員設置，最終用戶不得隨意修改此類的參數。
2.5 設備操作界面
按“”鍵，主菜單選中“設備操作”界面后，界面上顯示“補水泵（給水泵）”、“循環泵（冷凝泵）”等不同類型的設備，如下圖：
”鍵，主菜單選中“設備操作”界面后，界面上顯示“補水泵（給水泵）”、“循環泵（冷凝泵）”等不同類型的設備，如下圖：
在設備操作界面里，按“”鍵和“”鍵選擇不同的設備，選中的設備有黃色邊框。
”鍵和“”鍵選擇不同的設備，選中的設備有黃色邊框。
按“”鍵，彈出右側設備狀態框，再按“”鍵和“”鍵選擇需要操作的選項（黃色光標指示），按“”鍵可操作該選項。設備主/備狀態在下一次修改前，會一直保存。
”鍵，彈出右側設備狀態框，再按“”鍵和“”鍵選擇需要操作的選項（黃色光標指示），按“”鍵可操作該選項。設備主/備狀態在下一次修改前，會一直保存。
按“”鍵，狀態框消失，再按“”鍵，主菜單直接返回到系統狀態界面。
”鍵，狀態框消失，再按“”鍵，主菜單直接返回到系統狀態界面。
2.6 歷史數據界面
按“”鍵，主菜單選中“歷史數據”界面后，如下圖：
”鍵，主菜單選中“歷史數據”界面后，如下圖：
如果是電熱鍋爐，則會顯示每一個加熱組的累計工作時間。
主參數記錄在“系統狀態”界面以曲線的方式顯示，不在此界面顯示。
按“”鍵主菜單直接返回到系統狀態界面。
”鍵主菜單直接返回到系統狀態界面。
2.7 故障記錄界面
按“”鍵，主菜單選中“故障記錄”界面后，界面上顯示最近已經發生過的10條故障信息，如下圖：
”鍵，主菜單選中“故障記錄”界面后，界面上顯示最近已經發生過的10條故障信息，如下圖：
按“”鍵主菜單直接返回到系統狀態界面。
”鍵主菜單直接返回到系統狀態界面。
三、 報警與聯鎖保護
控制器開機后即不間斷地對溫度傳感器、壓力傳感器、水位傳感器以及自身電路進行檢測，檢測到故障時，立即發出聲光報警并聯鎖關閉燃燒器或加熱組和水泵等設備。并在屏幕下方的工況欄中，顯示出具體的報警信息。
報警時控制器內部蜂鳴器發出報警聲，報警輸出繼電器間歇閉合。按“”鍵可關閉報警聲。
”鍵可關閉報警聲。
控制器進入報警狀態后將自身鎖定，即使報警信號消失也不會自行退出報警狀態。操作人員排除報警后按“”鍵將控制器復位。
”鍵將控制器復位。
控制器檢測到報警時，會把發生報警信息記錄來下，可通過查閱報警記錄，檢測最近發生的10條報警記錄。（具體如何查閱請翻看“故障記錄界面”的操作）
四、 安裝接線
4.1 安裝方法
按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。
按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。
將控制器裝入安裝孔。
如需檢修控制器，可將端子方便地拔出，不用拆除接入的電線；當將端子插入控制器時，應確保接插到位。
4.2 輸入信號（可能的輸入信號）
接線
輸入信號的接線請使用0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。
溫度傳感器
使用熱敏電阻（NTC）作為溫度傳感器，分度號為：R（25℃）=100K，B（25℃/50℃）=3950K。
壓力傳感器
壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入控制器。
當壓力傳感器為壓力變送器時，本控制器支持4～20mA的輸入信號，量程可以自由設定。
注：本控制器三路模擬量輸入通道，都可以接入NTC或4～20mA的輸入信號。應確保電路板上撥碼開關SW2的各位狀態符合相應通道的輸入信號，對應關系如下。
| 序號 | NTC | 4～20mA |
| 通道1 | 1-OFF 2-ON | 1-ON 2-OFF |
| 通道2 | 3-OFF 4-ON | 3-ON 4-OFF |
| 通道3 | 5-OFF 6-ON | 5-ON 6-OFF |
水位傳感器
水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路?？刂破魍ㄟ^(guò)檢測該信號得到水位狀態。
水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使控制器檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀控制器輸入電路。
應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致控制器無法分辨水位(由于絕緣性能降低，電極和公共端之間始終存在回路，控制器檢測到的信號就會始終顯示有水)。
爐壁溫度開關
爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷開。該信號反映鍋爐水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保護的備份，進一步提高鍋爐運行的安全性。
燃燒器熄火報警
當燃燒器程序控制器檢測到燃?xì)鈮毫Ξ惓！L(fēng)壓異常、火焰中斷或未點燃等異常，會立即停爐保護，鎖定程控器，并在燃燒器故障燈信號上輸出220V AC電壓信號?？刂破鳈z測到該信號后，聯鎖關閉水泵等受控設備，在屏幕上顯示報警信息并發出聲光報警，提示司爐人員及時處理。
4.3 控制輸出
接線
控制輸出線請根據受控電器的功率選用適當截面積的銅質多股軟導線，應注意端子接線的牢靠，否則通電后容易導致端子發熱燒毀。
請與傳感器弱電信號線分開穿管，走線中也應避免與傳感器弱電信號線平行。必須平行走線時，請將2個線束間隔15cm或更大距離，避免將電磁干擾過多地導入弱電系統。
燃燒器控制
① 燃燒器控制輸出為繼電器常開觸點的兩端，無電源輸出。
② 繼電器觸點容量為10A/220VAC，使用時負載不應大于500W。
③ 燃燒器控制輸出可接燃燒器的啟停控制端，也可串聯在燃燒器的電源回路中。
加熱組控制
① 控制輸出為繼電器常開觸點的兩端，無電源輸出。
② 繼電器觸點容量為10A/220VAC，使用時負載不應大于500W。
③ 應外接適當功率的接觸器和漏電保護器驅動加熱組。
水泵(或補水電磁閥)控制
① 水泵控制輸出為繼電器常開觸點的兩端，無電源輸出。通常將其串聯在水泵的供電回路中。
② 繼電器觸點容量為10A/220VAC，使用時負載不應大于500W。建議接線時在該繼電器回路串聯一個20A的保險絲作為過載保護。
③ 如水泵功率大于500W或要求使用三相供電時則應外接適當功率的接觸器和熱過載繼電器。
電流輸出
本控制器具有一路4～20mA輸出通道，可以用來實現連續調節功能，可配接變頻器等設備。
注：本控制器第三個繼電器即JD3容量為30A/220VAC，使用時負載不應大于1000W。
五、 異常處理及故障排除
5.1通電無顯示
控制器得電后，發出一聲提示音。如無提示音請使用萬用表檢查電源進線端應有220V交流電壓、電源進線端上方的保險絲(F1，T 1A 250V)兩端交流電壓應為0V。如上述兩項均正常請與我公司用戶服務部門:13839468258聯系。
如有提示音，請按“”鍵，此時控制器應開機顯示。如無開機顯示，按鍵也無按鍵提示音，請與我公司用戶服務部門:13839468258聯系并將此情況說明。
”鍵，此時控制器應開機顯示。如無開機顯示，按鍵也無按鍵提示音，請與我公司用戶服務部門:13839468258聯系并將此情況說明。
5.2 燃燒器（或加熱組）不工作
請觀察屏幕顯示，燃燒器（或加熱組）是否處于運行狀態。如屏幕上燃燒器（或加熱組）無工作顯示，請觀察壓力顯示是否為高壓、溫度是否過高、控制器是否不處于運行狀態等，因?yàn)樵谶@些狀態下控制器將不會啟動燃燒器（或加熱組）。
如屏幕上燃燒器（或加熱組）有工作顯示，請使用萬用表檢查燃燒器（或加熱組）控制輸出端子兩端是否有220V交流電壓，如有220V交流電壓則請與我公司用戶服務部門:13839468258聯系并將此情況說明；如無220V交流電壓，請檢查燃燒器（或加熱組）供電回路是否正常或燃燒器本身是否處于保護鎖定狀態。
5.3水泵不工作
請觀察屏幕顯示，水泵是否處于運行狀態。如屏幕上水泵無運行顯示，請觀察水位顯示是否為中水位或高水位、水泵是否處于手動狀態、控制器是否處于報警狀態等，因?yàn)樵谶@些狀態下控制器將不會啟動水泵。
如屏幕上水泵有運行顯示，請使用萬用表檢查水泵控制輸出端子兩端是否有220V交流電壓，如有220V交流電壓請與我公司用戶服務部門:13839468258聯系并將此情況說明；如無220V交流電壓，請檢查水泵供電回路是否正常。
六、 售后服務
當安裝、調試、使用等過程中遇到任何問題時，請及時與我公司聯系:13839468258，售后服務部門負責解答咨詢并給出解決方案。
南京中嘉自控系統有限公司具備完善的售后服務體系和品質管理系統，嚴格遵守國家三包規定，向用戶提供本機自出廠之日起因自身產品質量問題12個月內實行在廠免費保修，終身提供免費維護和技術咨詢，保修期外若產品損壞只收取成本費。
七、 運行與控制
這部分內容主要是針對客戶購買的具體型號控制器的介紹說明。
本控制器共包含22種模式供選擇。接下來會對每種模式的運行與控制進行詳細描述，客戶可以找到對應的模式進行查看。
22模式特征簡述
| 爐型選擇：1 | 燃油（氣）蒸汽爐（壓力變送器） | |
| 燃燒器 | 壓力變送器 | |
| 給水泵 | 鍋爐水位電極 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：2 | 燃油（氣）蒸汽爐（壓力控制器） | |
| 燃燒器 | 壓力控制器 | |
| 給水泵 | 鍋爐水位電極 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：3 | 燃油（氣）蒸汽爐（電接點壓力表） | |
| 燃燒器 | 電接點壓力表 | |
| 給水泵 | 鍋爐水位電極 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：4 | 燃油（氣）導熱油爐 | |
| 燃燒器 | 出口溫度 | |
| 循環泵 | 連鎖（長轉） | |
| 補油泵 | 單點浮球 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：5 | 燃油（氣）承壓熱水爐 | |
| 燃燒器 | 出口溫度 | |
| 循環泵 | 聯鎖 | |
| 補水泵 | 電接點壓力表 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：6 | 熱風爐（溫度輸入信號：4~20mA，0~1600℃可設定） | |
| 燃燒器 | 出口溫度 | |
| 引風機 | 運行狀態控制 | |
| 爐型選擇：7 | 燃油（氣）茶水爐（一段火） | |
| 燃燒器 | 出口溫度 | |
| 補水泵 | 鍋爐水位電極 | |
| 熱水泵 | 出水溫度+水箱電極+鍋爐電極 | |
| 爐型選擇：8 | 燃油（氣）茶水爐（二段火） | |
| 燃燒器 | 出口溫度 | |
| 熱水泵 |
1、出口溫度+水箱電極 2、開泵溫度設“0”時，一直運行 |
|
| 爐型選擇：9 | 微壓鍋爐（0~130℃） | |
| 燃燒器 | 出口溫度 | |
| 循環泵 | 出口溫度 | |
| 補水泵 | 鍋爐水位電極 | |
| 爐型選擇：10 | 電蒸汽爐（電接點壓力表） | |
| 加熱組 | 3組可設，電接點壓力表 | |
| 給水泵 | 鍋爐水位電極 | |
| 爐型選擇：11 | 電常壓熱水爐 | |
| 加熱組 | 3組可設，出口溫度 | |
| 熱水泵 |
1、出口溫度+水箱電極 2、開泵溫度設“0”時，一直運行 |
|
| 爐型選擇：12 | 燃油（氣）真空熱水爐 | |
| 燃燒器 | 媒水溫度 | |
| 循環泵 | 連鎖 | |
| 真空泵 | 電接點壓力表 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：13 | 燃油（氣）微壓茶水爐 | |
| 燃燒器 | 出口溫度 | |
| 補水泵 | 鍋爐水位電極 | |
| 熱水泵 |
1、出口溫度+水箱電極 2、開泵溫度設“0”時，一直運行 |
|
| 爐型選擇：14 | 燃油（氣）間接熱水爐（媒水控制） | |
| 燃燒器 | 媒水溫度 | |
| 補水泵 | 純手動控制 | |
| 循環泵 | 連鎖 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：15 | 燃油（氣）間接熱水爐（出口控制） | |
| 燃燒器 | 出口溫度 | |
| 補水泵 | 純手動控制 | |
| 循環泵 | 連鎖 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：16 | 燃煤蒸汽爐 | |
| 引風、鼓風、出渣、爐排 | 壓力變送器 | |
| 給水泵 | 鍋爐水位電極 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：17 | 燃煤導熱油爐 | |
| 引風、鼓風、出渣、爐排 | 出口溫度 | |
| 注油泵 | 單點浮球 | |
| 循環泵 | 連鎖（長轉） | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：18 | 燃煤承壓熱水爐 | |
| 引風、鼓風、出渣、爐排 | 出口溫度 | |
| 補水泵 | 電接點壓力表 | |
| 循環泵 | 連鎖 | |
| 排煙溫度 | 不接不報警、不顯示 | |
| 爐型選擇：19 | 電常壓熱水爐 | |
| 加熱組 | 5組可設，出口溫度 | |
| 循環泵 | 出口溫度 | |
| 入口溫度 | 不接不報警、不顯示 | |
| 爐型選擇：20 | 電承壓熱水爐 | |
| 加熱組 | 5組可設，出口溫度 | |
| 循環泵 | 聯鎖 | |
| 入口溫度 | 不接不報警、不顯示 | |
| 爐型選擇：21 | 電蒸汽爐（壓力控制器） | |
| 加熱組 | 5組可設，壓力控制器 | |
| 給水泵 | 鍋爐水位電極 | |
| 爐型選擇：22 | 電蒸汽爐（壓力變送器） | |
| 加熱組 | 5組可設，壓力變送器 | |
| 給水泵 | 鍋爐水位電極 | |
模式一：燃油（氣）蒸汽鍋爐（壓力變送器）
7.1 參數范圍
排煙報警溫度：10～300℃。 當排煙溫度達到此數值，系統產生排煙溫度高報警。
報警壓力：0.03～1.60 MPa。當蒸汽壓力達到此數值，系統產生蒸汽壓力高報警。
停爐壓力：0.02～1.58 MPa。當蒸汽壓力達到此數值，系統關閉加熱組。
目標壓力：0.01～1.56 MPa。當蒸汽壓力低于此數值-啟爐回差，系統啟動加熱組。
啟爐回差：0.01～1.56 MPa。
前延時： 1～300秒。
后延時：50～600秒。
注：“模入設置”中“蒸汽鍋爐額定壓力”的設定值決定了“報警壓力”設定值的上限。
7.2 控制方式
7.2.1 燃燒器控制
在運行狀態下：
當蒸汽壓力低于“目標壓力”-“啟爐回差”設定值時，控制器啟動燃燒器，并工作在大火狀態；
當蒸汽壓力高于“目標壓力”設定值時，燃燒器轉為小火狀態；
當蒸汽壓力達到“停爐壓力”設定值時，控制器關閉燃燒器。
7.2.2 給水泵控制
給水泵自動控制：
當鍋爐水位低于“低水位電極”時，控制器啟動給水泵；當鍋爐水位達到“高水位電極”時，控制器關閉給水泵。當鍋爐水位達到“高水位報警電極”時，控制器關閉給水泵，并產生報警提示，不會停爐。重新檢測到鍋爐水位低于“高水位報警電極”時，報警自動消除。
7.2.3 冷凝泵控制
冷凝泵自動控制：
開機后首次進入運行狀態，燃燒器啟動后，達到“前延時”設定值后，啟動冷凝泵。燃燒器關閉后，達到“后延時”設定值后，關閉冷凝泵。未關機情況下，當燃燒器再次啟動時，延時10秒啟動冷凝泵。
7.3 報警信息
以下列舉出此控制器可能遇到的故障信息
| 故障名稱 | 原因 | 處理 |
| 蒸汽壓力變送器故障 | 蒸汽壓力變送器輸入端短路或斷路 | 報警、停爐 |
| 蒸汽壓力高報警 | 蒸汽壓力達到“報警壓力”設定值 | 報警、停爐 |
| 排煙溫度傳感器故障 | 排煙溫度傳感器輸入端短路 | 報警、停爐 |
| 排煙溫度高報警 | 排煙溫度達到“排煙報警溫度”設定值 | 報警、停爐 |
| 極限低水位報警 | 鍋爐水位低于“極限低水位電極” | 報警、停爐 |
| 高水位報警 | 鍋爐水位達到“高水位報警電極” | 報警、不停爐 |
| 水位傳感器故障 | 較高位置的電極檢測到有水，較低位置的電極反而沒有檢測到有水 | 報警、停爐 |
| 爐壁溫度高報警 | “爐壁超溫信號”斷開 | 報警、停爐 |
| 超壓報警 | “超壓報警”信號斷開 | 報警、停爐 |
| 燃燒器故障報警 | “燃燒器故障”信號輸入端有220V AC | 報警、停爐 |
附圖：用戶接線圖
《燃油氣蒸汽鍋爐壓力變送器模式接線圖》
模式二：燃油（氣）蒸汽鍋爐（壓力控制器）
7.1 參數范圍排煙報警溫度：10～300℃。當排煙溫度達到此數值，系統產生排煙溫度高報警。
前延時： 1～300秒。
后延時：50～600秒。
7.2 控制方式
7.2.1 燃燒器控制
在運行狀態下：
當壓力控制器“啟?？刂?rdquo;信號閉合時，控制器啟動燃燒器，并工作在小火狀態；此時壓力控制器“負荷調節”信號閉合，燃燒器轉為大火；當壓力控制器“啟?？刂?rdquo;信號斷開時，控制器關閉燃燒器。
7.2.2 給水泵控制
給水泵自動控制：
當鍋爐水位低于“低水位電極”時，控制器啟動給水泵；當鍋爐水位達到“高水位電極”時，控制器關閉給水泵。當鍋爐水位達到“高水位報警電極”時，控制器關閉給水泵，并產生報警提示，不會停爐。重新檢測到鍋爐水位低于“高水位報警電極”時，報警自動消除。
7.2.3 冷凝泵控制
冷凝泵自動控制：
開機后首次進入運行狀態，燃燒器啟動后，達到“前延時”設定值后，啟動冷凝泵。燃燒器關閉后，達到“后延時”設定值后，關閉冷凝泵。未關機情況下，當燃燒器再次啟動時，延時10秒啟動冷凝泵。
7.3 報警信息
以下列舉出此控制器可能遇到的故障信息
| 故障名稱 | 原因 | 處理 |
| 排煙溫度傳感器故障 | 排煙溫度傳感器輸入端短路 | 報警、停爐 |
| 排煙溫度高報警 | 排煙溫度達到“排煙報警溫度”設定值 | 報警、停爐 |
| 極限低水位報警 | 鍋爐水位低于“極限低水位電極” | 報警、停爐 |
| 高水位報警 | 鍋爐水位達到“高水位報警電極” | 報警、不停爐 |
| 水位傳感器故障 | 較高位置的電極檢測到有水，較低位置的電極反而沒有檢測到有水 | 報警、停爐 |
| 超壓報警 | “超壓報警”信號斷開 | 報警、停爐 |
| 燃燒器故障報警 | “燃燒器故障”信號輸入端有220V AC | 報警、停爐 |
附圖：用戶接線圖
更多說明書：請聯系:13839468258索取！
