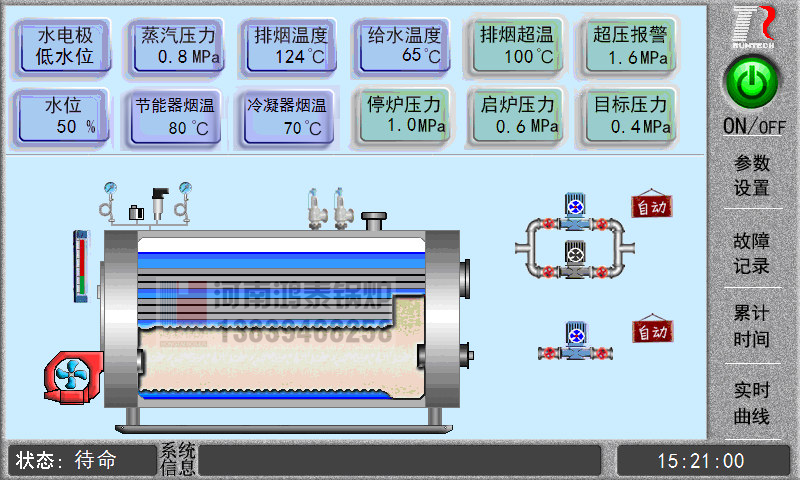

圖 3 主畫面

主畫面右上方 ON/OFF 按鍵，在系統處于“待命”狀態時,顯示“”；在系統即進入“運行”狀態時，顯示“”；在系統即進入“報警”狀態時，顯示“”。燃燒器根據比較當前鍋爐壓力和設置的壓力來判斷是否工作。當出現報警并停爐時，若報警一直存在，“”變?yōu)?ldquo;”鍵；若報警消除，按“”鍵，“”鍵變?yōu)?ldquo;”鍵。

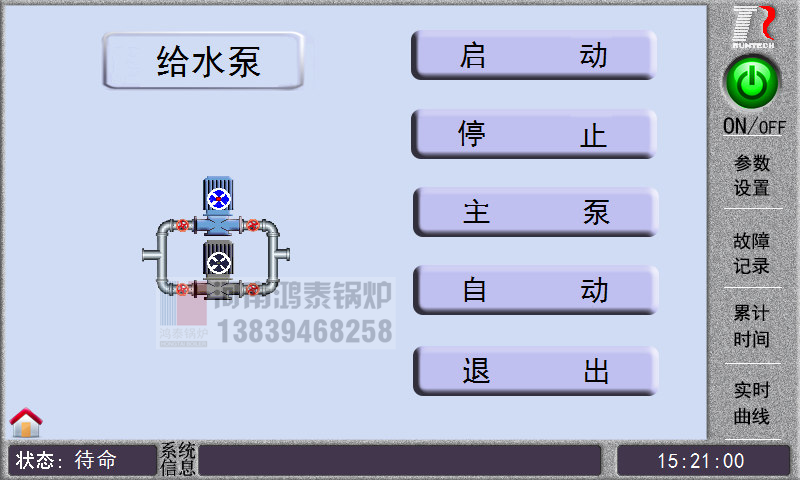

圖 4 給水泵的設置和手動操作

按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。

按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。

按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。

按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。

按“退出”按鍵，退回到主畫面。

點擊當前正在使用的給水泵，控制器啟動給水泵，再次點擊已啟動的給水泵，控制器關閉給水泵，同時被置為手動狀態。

點擊當前未使用的給水泵，給水泵被切換到使用狀態，再次點擊切換到使用狀態的給水泵，控制器啟動給水泵，同時被置為手動狀態。

水位測量選擇為“4-20mA”時：

在主畫面上，按給水泵進入“給水泵”畫面。如圖 5 所示。

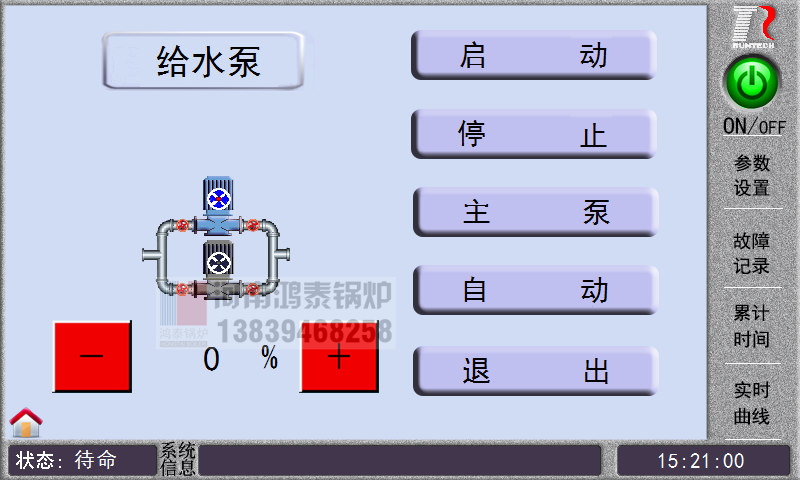

圖 5 給水泵的設置和手動操作

按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。

按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。

按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。

按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。

按“+”按鍵，給水泵啟動并在手動狀態下，增加變頻輸出。

按“-”按鍵，給水泵啟動并在手動狀態下，減小變頻輸出。

按“退出”按鍵，退回到主畫面。

點擊當前正在使用的給水泵，控制器啟動給水泵，再次點擊已啟動的給水泵，控制器關閉給水泵，同時被置為手動狀態。

點擊當前未使用的給水泵，給水泵被切換到使用狀態，再次點擊切換到使用狀態的給水泵，控制器啟動給水泵，同時被置為手動狀態。

3.3 冷凝循環泵的控制和手動操作

3.3.1 冷凝循環泵的自動控制

燃燒器啟動時，冷凝循環泵啟動；

燃燒器關閉時，冷凝循環泵延時 3 分鐘關閉。

3.3.2 冷凝循環泵的手動操作

在主畫面上，按冷凝循環泵進入“冷凝循環泵”畫面。如圖 6 所示。

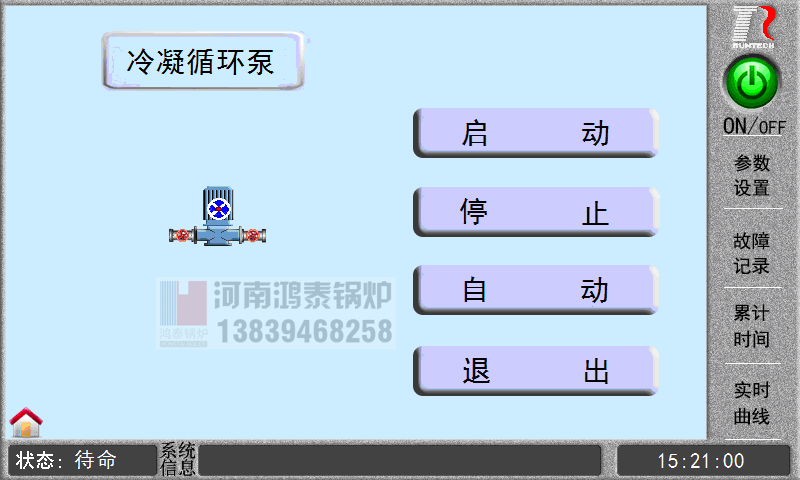

圖 6 冷凝循環泵的設置和手動操作

按“手動/自動”按鍵，冷凝循環泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。

按“啟動”按鍵，控制器啟動冷凝循環泵，同時被置為手動狀態。

按“停止”按鍵，控制器關閉冷凝循環泵，同時被置為手動狀態。

按“退出”按鍵，退回到主畫面。

3.4 燃燒器的手動操作

當燃燒器工作方式選擇為“兩段火”時：

控制器處于待命狀態時，在主畫面上按燃燒器，進入“燃燒器操作”畫面。如圖 7 所示。

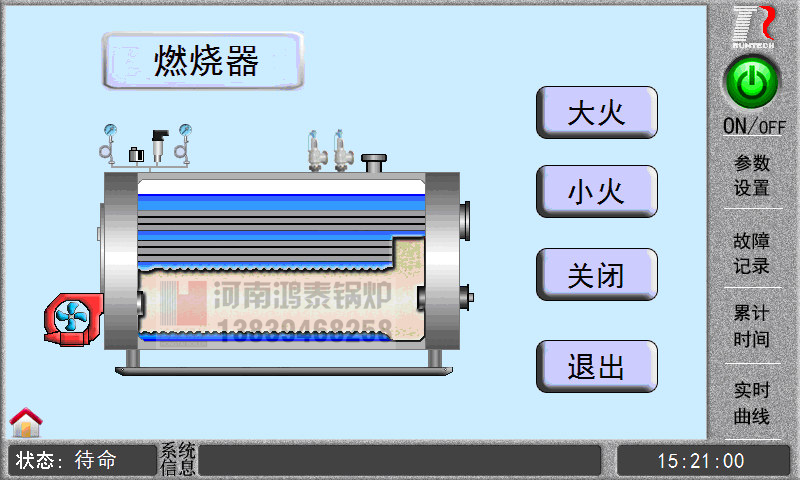

圖 7 燃燒器操作

按“大火”按鍵，燃燒器工作在大火狀態；

按“小火”按鍵，燃燒器工作在小火狀態；

按“關閉”按鍵，燃燒器關閉；

按“退出”按鍵，退回到主畫面。

當燃燒器工作方式選擇為“內置比調”時：

控制器處于待命狀態時，在主畫面上按燃燒器，進入“燃燒器操作”畫面。如圖 8 所示。

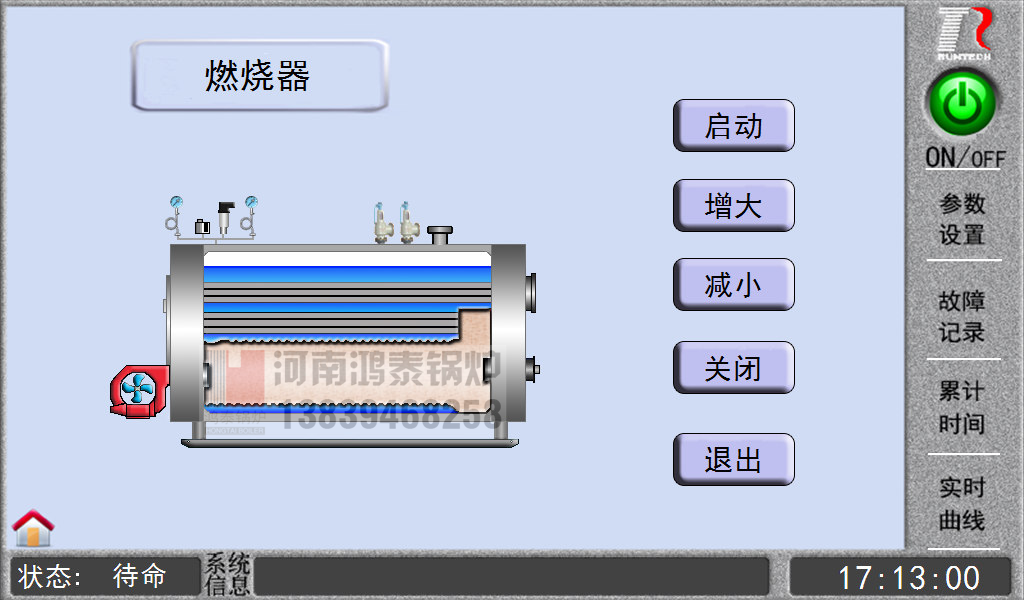

圖 8 燃燒器操作

按“啟動”按鍵，燃燒器啟動；

按“增大”按鍵，燃燒器增大繼電器，閉合約 1 秒，然后斷開；

按“減小”按鍵，燃燒器減小繼電器，閉合約 1 秒，然后斷開；

按“關閉”按鍵，燃燒器關閉；

按“退出”按鍵，退回到主畫面。

四、設置操作

4.1 參數設置選擇

在主畫面右方按“參數設置”鍵，進入?yún)?shù)設置選擇畫面，如圖 9 所示。

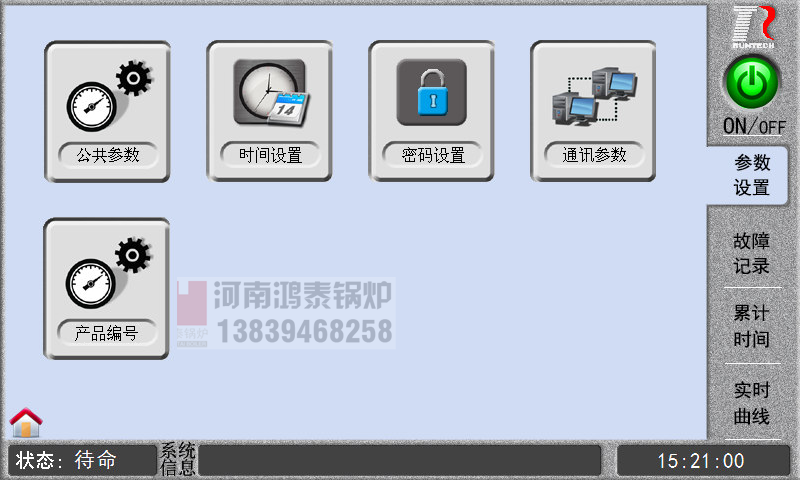

圖 9 設置選擇

按“公共參數”鍵，進入?yún)?shù)設置畫面；

按“時間設置”鍵，進入日期時間查詢和設置畫面；

按“密碼設置”鍵，進入密碼設置畫面；

按“通訊參數”鍵，進入通訊參數設置畫面；

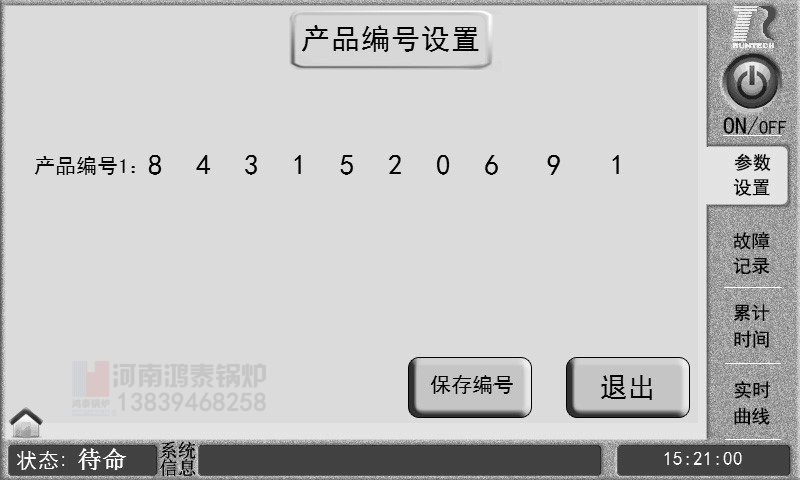

按“產品編號”鍵，進入產品編號設置畫面；

4.1.1 公共參數設置

在參數設置選擇畫面中，按“公共參數”鍵，進入?yún)?shù)設置畫面。如圖 10 所示。

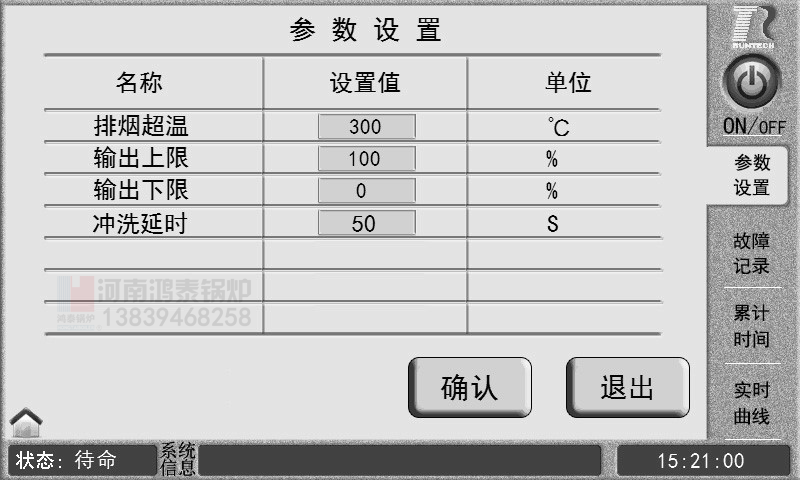

圖 10 報警溫度設置畫面

4.1.2 時間設置

在參數設置選擇畫面中，按“時間設置”鍵，進入時間設置畫面。如圖 11 所示。

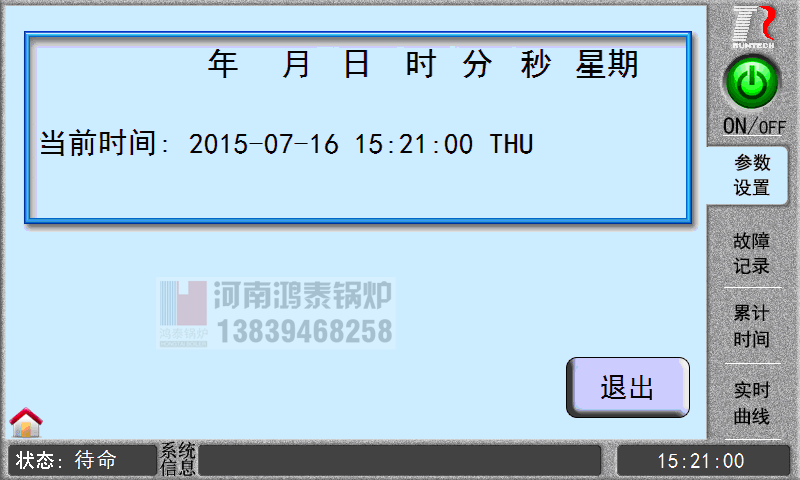

圖 11 時間設置

在時間窗口中顯示當前系統時間。分別為：年、月、日、時、分、秒和星期。

設置時間時，必須一次設置“年、月、日、時、分、秒”6 個時間參數。

 “星期”不能設置，星期隨著年、月、日的變化而自動變化。

按“退出”鍵，回到設置選擇畫面。

4.1.3 密碼設置

在參數設置選擇畫面中，按“密碼設置”鍵，進入密碼設置畫面。如圖 12 所示。

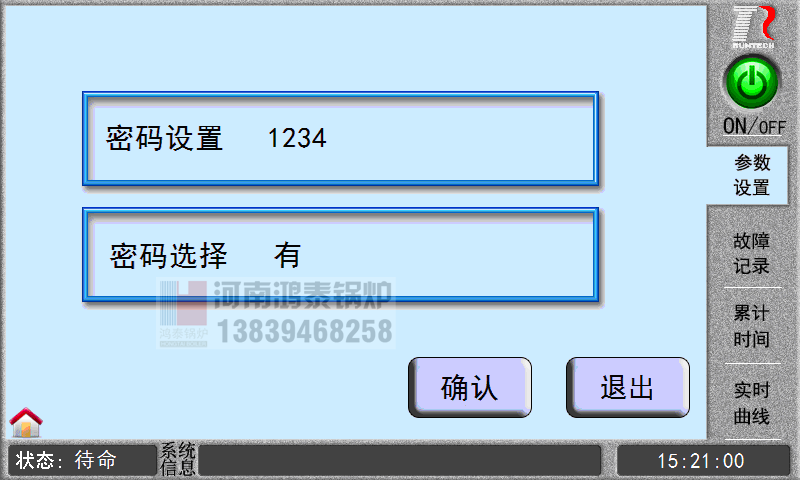

圖 12 密碼設置

密碼設置：輸入四位數字

密碼選擇：有、無。

有：輸入的四位數字有效，在進入?yún)?shù)設置選擇畫面時，輸入密碼即可進入。

無：輸入的四位數字無效，在進入?yún)?shù)設置選擇畫面時，不需要密碼即可進入。

4.1.4 工作方式設置

在參數設置選擇畫面中，按左上角，具有一個隱形按鍵，輸入密碼進入二級設置畫面，如不知道密碼請聯系公司技術部門:13839468258查詢，如圖 13 所示。

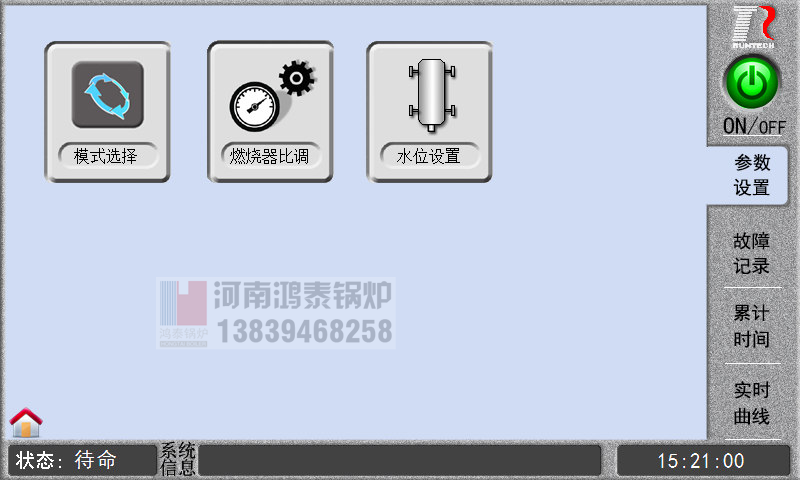

圖 13 二級設置畫面

按“模式選擇”鍵，進入模式選擇畫面；

按“燃燒器比調”鍵，進入燃燒器比調畫面；

按“水位設置”鍵，進入水位設置畫面；

注：當燃燒器工作方式選擇“兩段火力”時，燃燒器比調按鍵不顯示；當水位測量選擇的不是“4-20mA”

時，水位設置按鍵不顯示。

4.1.5 模式選擇

在二級參數設置選擇畫面中，按“模式選擇”鍵，進入工作方式選擇畫面。如圖 14 所示

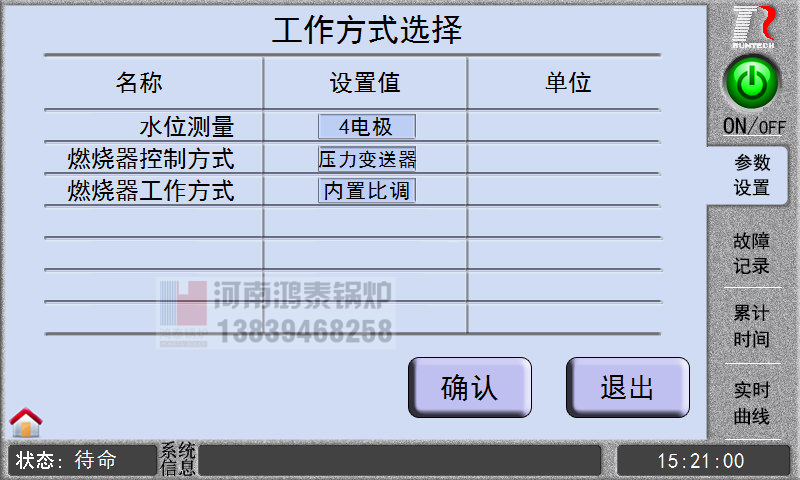

圖 14 工作方式選擇畫面

水位測量：4 電極 / 6 電極 / 4-20mA；

燃燒器控制方式：壓力變送器 / 壓力控制器；

燃燒器工作方式：內置比調 / 兩段火力；

按“退出”鍵，回到二級設置畫面。
注：燃燒器控制方式為“壓力控制器”，燃燒器工作方式必須為“兩段火力”。

4.1.6 燃燒器比調

在二級參數設置選擇畫面中，按“燃燒器比調”鍵，進入燃燒器比調設置畫面。如圖 15 所示

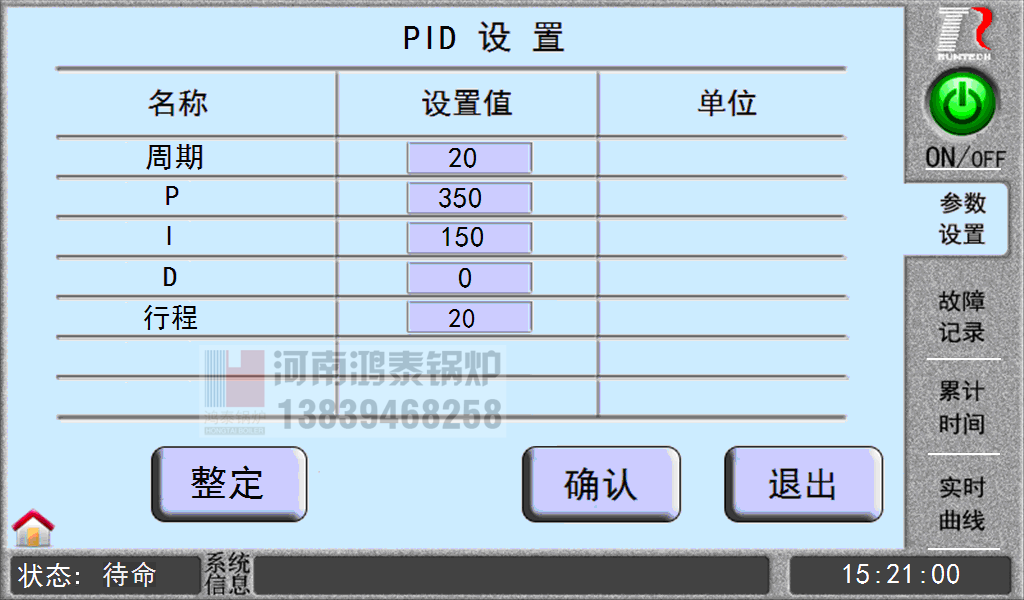

圖 15 燃燒器比調畫面

周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。

行程：10~300 。

建議客戶初始設置為：

周期=10；P=350；I=150；D=0。

按“退出”鍵，回到二級參數設置畫面。

注：當燃燒器選擇“兩段火力”時，燃燒器比調按鍵不顯示，并且無法 PID 設置。

4.1.7 水位設置

在二級參數設置選擇畫面中，按“水位設置”鍵，進入水位設置畫面。如圖 16 所示

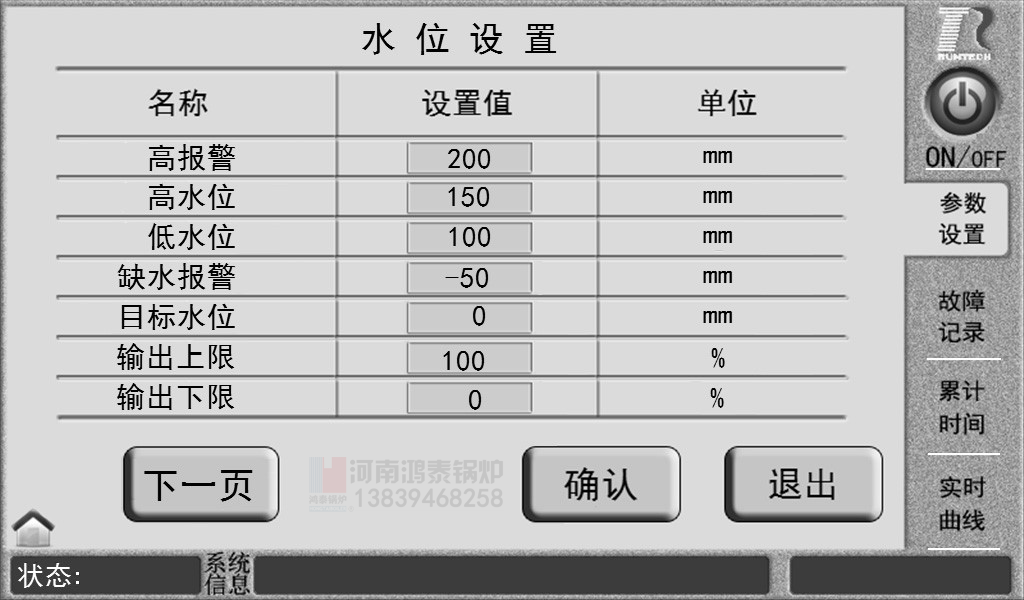

圖 16 水位設置畫面



高報警水位：-300-300mm。
高水位：-300-300mm。

低水位：-300-300mm。
缺水報警：-300-300mm。
目標水位：-300-300mm。
輸出上限：0-100%。

輸出下限：0-100%。

按“下一頁”鍵，進入給水泵 PID 設置畫面；按“退出”鍵，回到二級參數設置畫面。

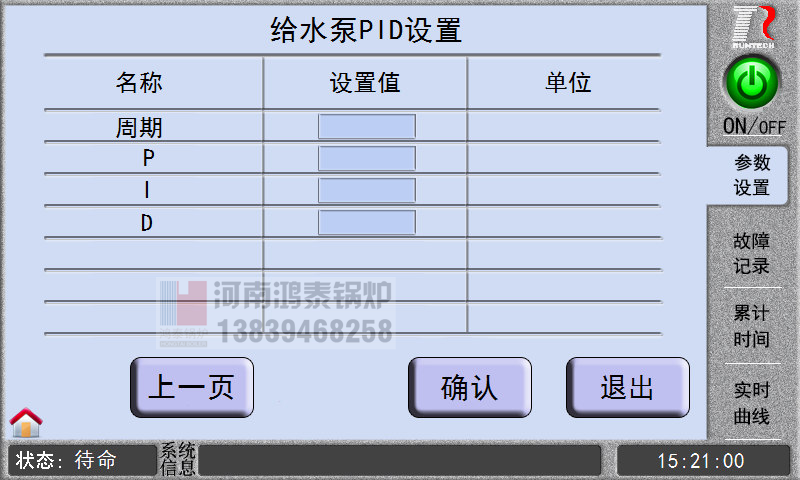

圖 17 給水泵 PID 設置畫面

周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。

按“上一頁”鍵，進入水位設置畫面；按“退出”鍵，回到二級參數設置畫面。

注：高報警水位 > 高水位 > 低水位 > 目標水位 > 缺水報警.

4.1.8 通訊參數設置

在參數設置選擇畫面中，按“通訊參數”鍵，進入通訊參數畫面。如圖 18 所示。

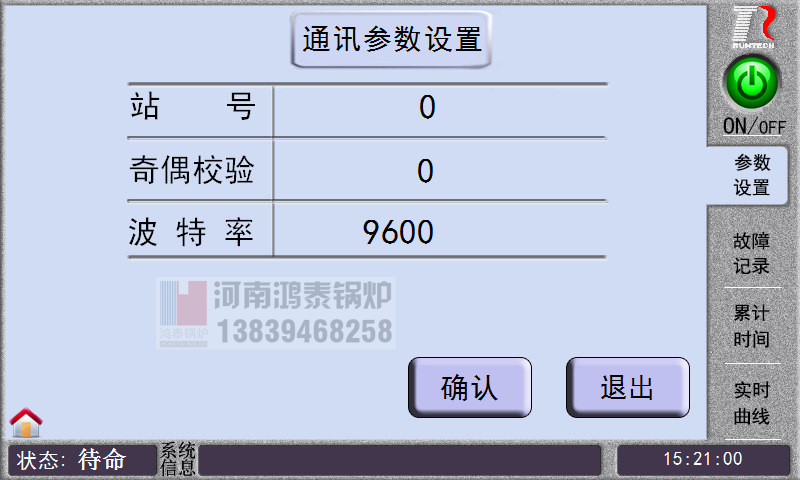

圖 18 通訊參數設置

站號：0-255。

奇偶校驗：0-2。0：無校驗；1：奇校驗；2：偶校驗。

波特率：9600、19200。

按“退出”鍵，回到設置選擇畫面。

4.2 故障記錄

畫面的右方，按“故障記錄”鍵，進入“故障記錄”畫面，如圖 19 所示。

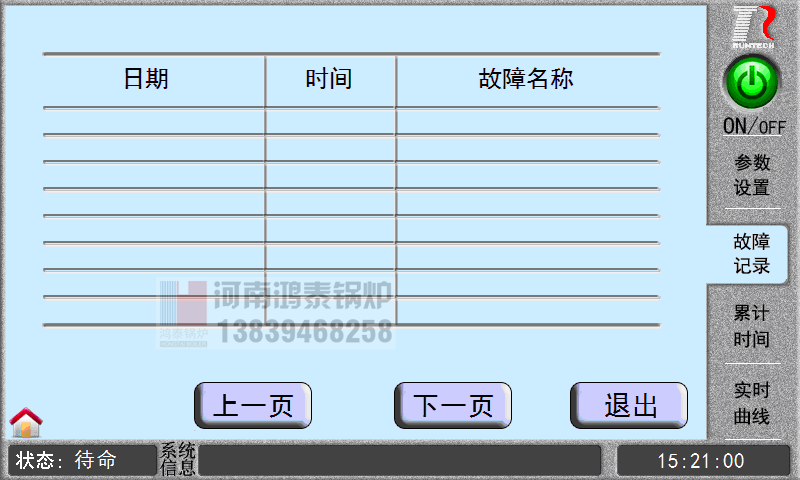

圖 19 故障記錄

按“退出”鍵，回到主畫面。

4.3 累計時間

在設置選擇畫面中，按“累計時間”鍵，進入累計時間畫面。如圖 20 所示。

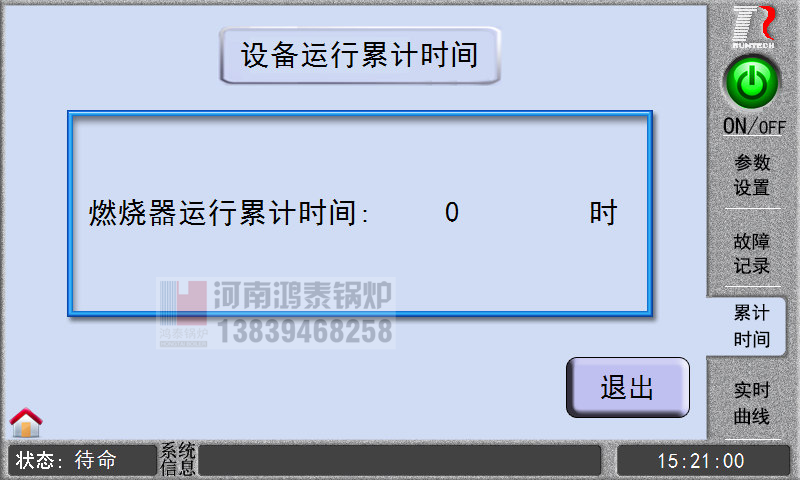

圖 20 累計時間畫面

按“退出”鍵，回到設置選擇畫面。

4.4 實時曲線

按“實時曲線”鍵，進入實時曲線畫面。如圖 21 所示。

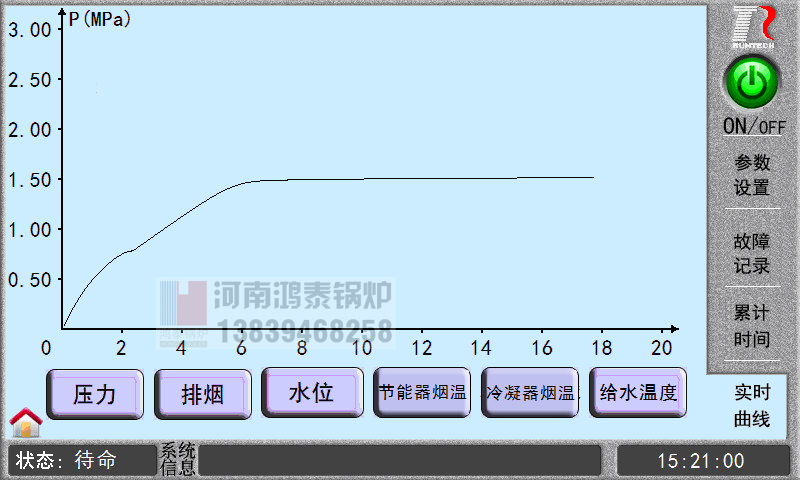

圖 21 實時曲線

當前畫面顯示壓力曲線。橫坐標為時間（單位：小時），縱坐標為帕（單位：XX）。

按“壓力”鍵，顯示蒸汽壓力曲線。

按“排煙”鍵，顯示排煙溫度曲線。

按“水位”鍵，顯示水位曲線。

按“節能器煙溫”鍵，顯示節能器煙溫曲線。

按“冷凝器煙溫”鍵，顯示冷凝器煙溫曲線。

按“給水溫度”鍵，顯示給水溫度曲線。

按“退出”鍵，回到主畫面。

五、水位檢測及控制

水位測量選擇為“4 支電極”時：

控制器通過檢測水電極信號判斷鍋筒水位的狀態，并根據此狀態控制給水泵的啟停，如下表所示：

七、報警

控制器檢測到故障時，自動關閉燃燒器等設備。彈出報警畫面，系統播放語音報警，報警輸出繼電器觸點閉合。一般報警的畫面如圖 22 所示。

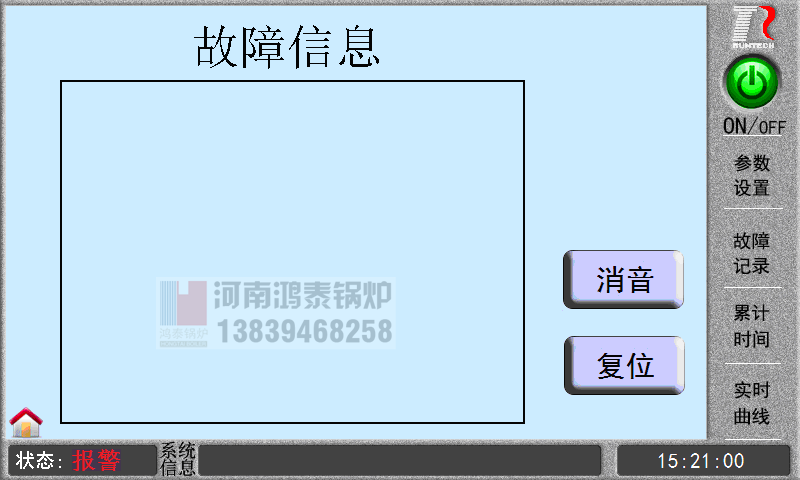

圖 22 故障報警畫面

畫面中間顯示故障名稱（可顯示同時出現的多個故障），畫面右側有“消音”和“復位”兩個按鈕。

按“消音”鍵可關閉報警輸出繼電器；按“復位”鍵回到主畫面。如故障現象沒有消除，系統 1 分鐘后重新進入報警畫面。故障排除后，按“復位”鍵，退出故障報警畫面，返回待命狀態。

發生“高水位報警”或“低水位報警”時，系統不改變運行狀態，只報警提示。在主畫面上方按一下，可關閉語音和報警輸出繼電器。

控制器檢測到報警時，除彈出顯示報警畫面外，報警發生的時間和名稱都被記錄下來，可通過查閱報警記錄，檢查最近發生的 70 條報警記錄。

報警表

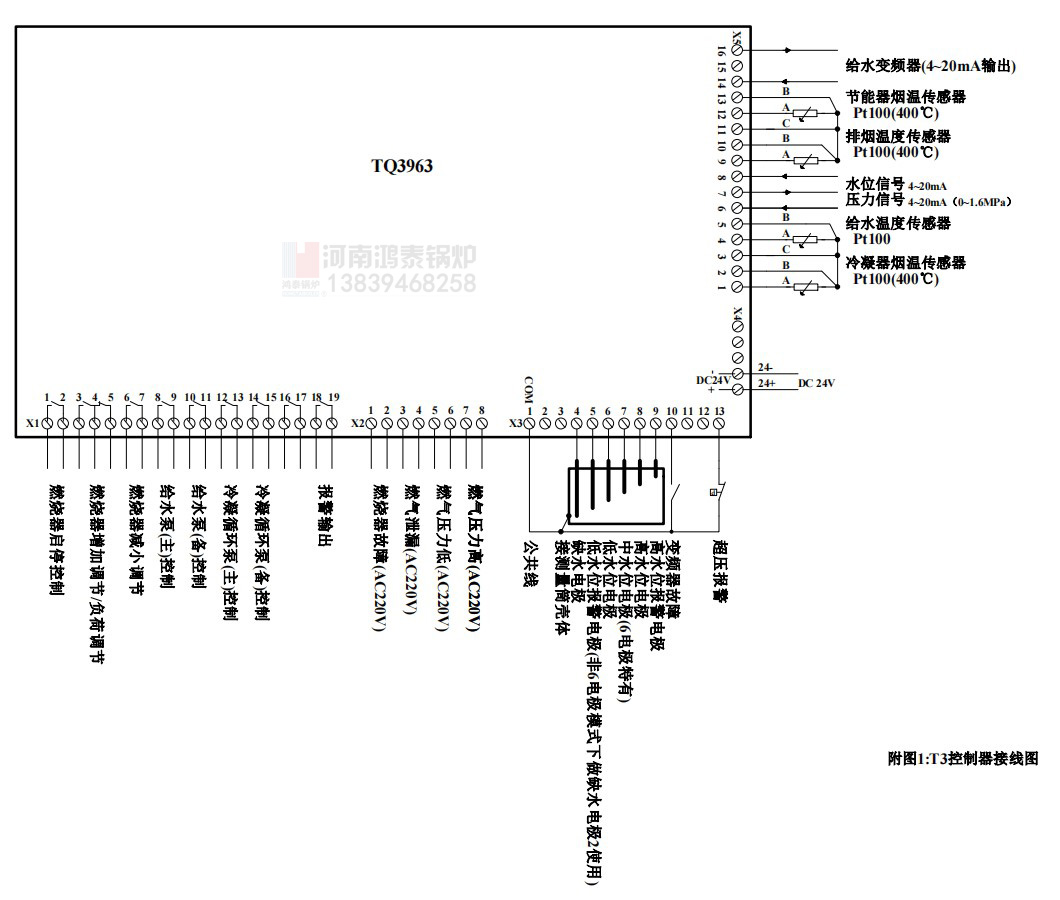

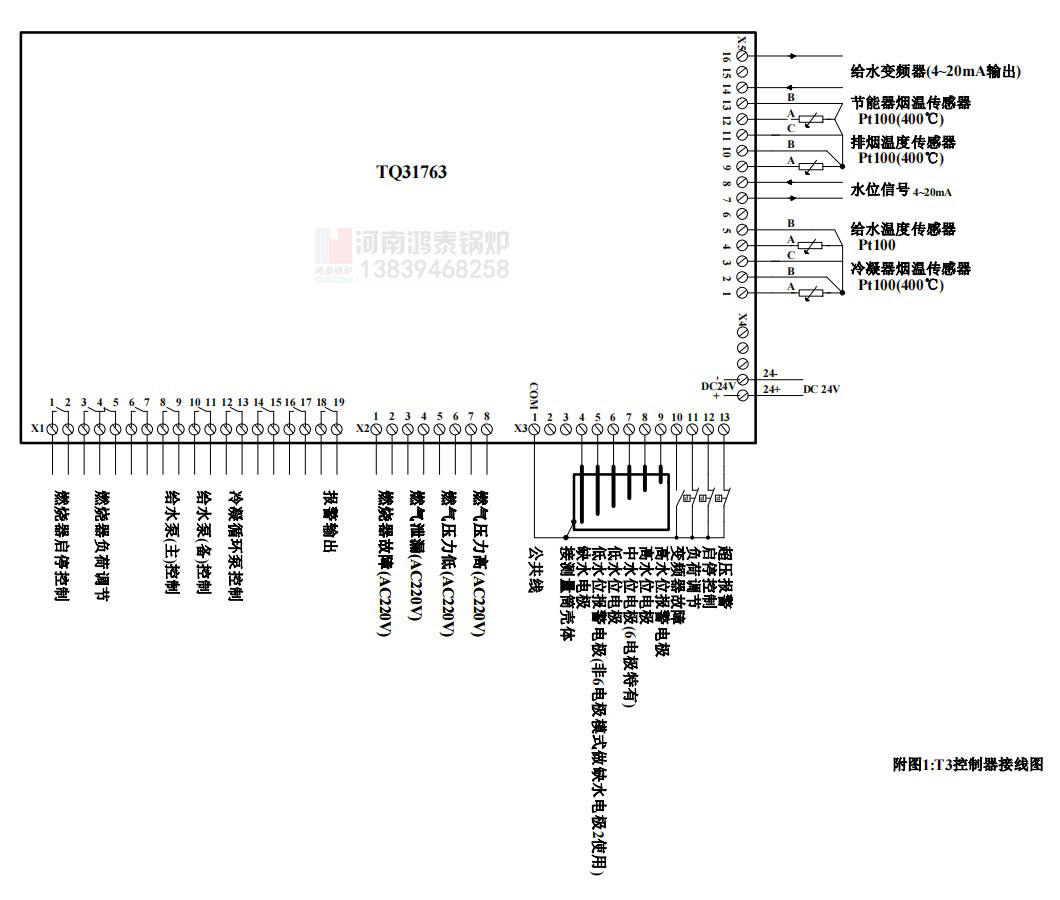

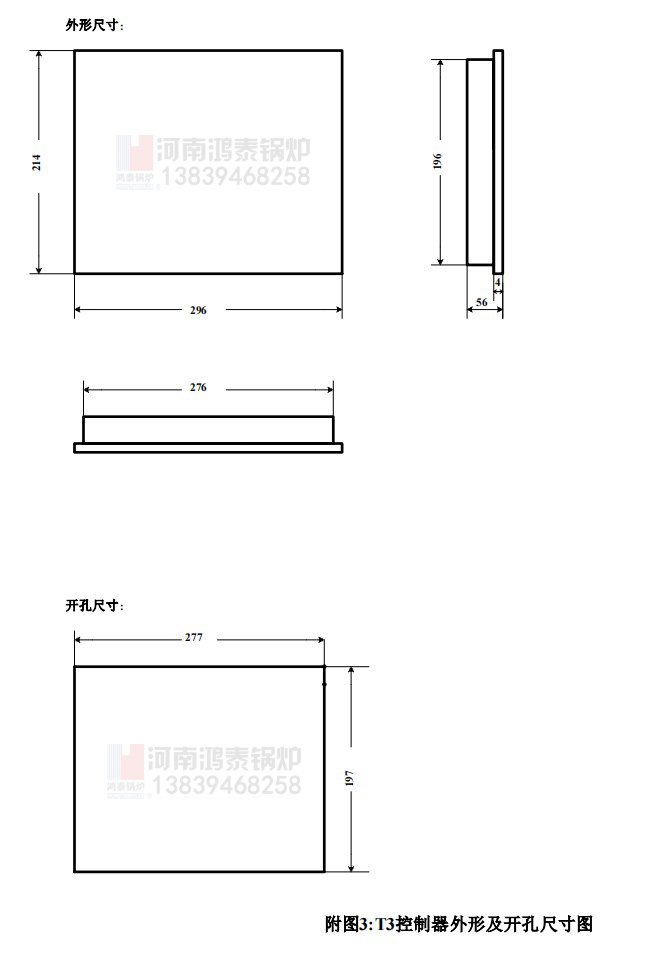

8.1 輸入

8.1.1 壓力變送器

測量鍋爐蒸汽壓力采用壓力變送器，其為電流信號：4~20mA。測量范圍：量程可設。

8.1.2 水位傳感器

測量鍋爐水位采用水位傳感器，其為電流信號：4~20mA。測量范圍：0-100%。

8.1.3 溫度傳感器

溫度傳感器使用熱電阻。電阻分度號：Pt100，R（0）=100.00Ω。測溫范圍：0～400℃。傳感器在溫度每變化 1℃時其電阻變化僅 0.39Ω左右，故應特別注意接線質量，盡量減小導線接頭處的接觸電阻，以免影響測溫精度。溫度傳感器均采用三線制接法以消除線路電阻的影響，三根導線規格、長度應完全相同，B、C 兩端在溫度傳感器一側短接。

8.1.4 水位電極（水位電接點）

當水電極兩端的電阻低于 50K 時，控制器即認為水面已高于電極，當水電極兩端電阻升至 200K 以上時，控制器即認為水面已低于電極。請注意電極兩端的絕緣。

8.1.5 燃燒器故障

可將燃燒器故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。

8.1.6 燃氣泄漏

可將燃氣泄漏故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。

8.1.7 燃氣壓力低

可將燃氣壓力低故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。

8.1.8 燃氣壓力高

可將燃氣壓力高故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。

8.2 輸出

控制繼電器觸點容量為 10A/220VAC，使用時負載應小于 0.5KVA。

8.2.1 燃燒器控制

控制器提供一組獨立的小火或啟停控制觸點， 一組獨立的大火或大小火轉換控制觸點?？膳浣痈鞣N進口、國產燃燒器。小火控制繼電器既可接燃燒器的小火控制端，也可直接控制燃燒器的電源。

8.2.2 泵（閥）控制

控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵（閥）時，可直接將控制器的（閥）控制輸出串入水泵（閥）的供電回路。如泵（閥）功率較大或為三相水泵則應配接適當功率的接觸器。
